Описание

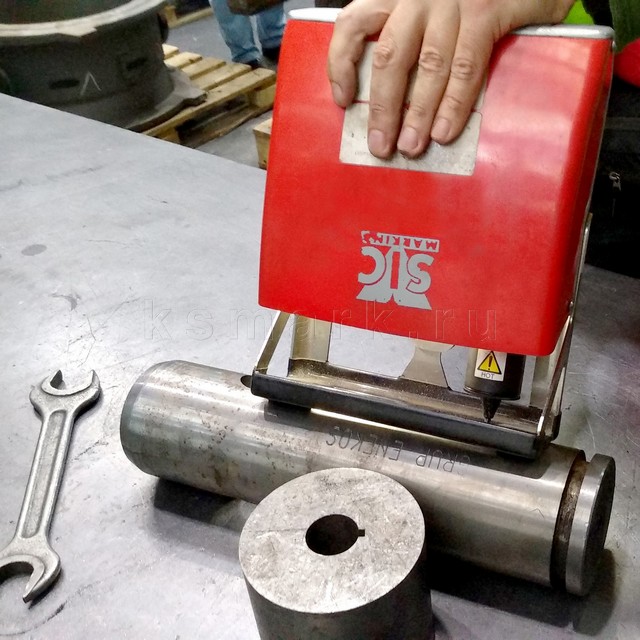

SIC Marking e10 p123 — это ручное (портативное) ударно-точечное оборудование (индустриальная группа), которое применяется для механической маркировки и клеймения сложных и массивных деталей, и, кроме этого, маркировки в сложнодоступных местах самих деталей глубиной до 0,5 мм (до 0,9 мм в модели e10D). Имеет окошко маркировки для модификации e10-p123-25 (120 на 25 мм) и для модификации e10-p123-40 (120 на 40 мм). Вес маркировочного механизма составляет всего лишь 3,7 кг. C опцией «колонна» этот прибор может использоваться как стационарный. Лёгкий и простой интерфейс контроллера e10 делает возможным без лишних сложностей освоить работу на этом оборудовании.
Этот портативный маркиратор применяется для маркировки и клеймения стали, чугуна, бронзы, алюминия, меди, стекла, пластика и остальных материалов. Маркировка продукции из стали и других металлов производится до твёрдости 62 HRc. Индустриальная линейка e10 ударно-точечного оборудования предусмотрена для применения в условиях промышленного и серийного производства — когда нужно нанести маркировку на значительно более чем 200 изделий в сутки. При числе требуемых маркировок изделий менее 200, с целью экономии финансовых средств, предлагается применять коммерческую серию ударно-точечных технических устройств е9-p123.
Ударно-точечная маркировка продукции обеспечивает непрерывную и бесперебойную маркировку прямо на самом изделии. Нанесение маркировки (текст, логотип, код DataMatrix) осуществляется посредством постоянных линий точек, наносимых ударной вибрацией пробойника (так называемой иглы) находящегося в электромагнитном модуле. Продвижение маркировочного электромагнитного модуля обеспечиваются шаговыми моторами, управляемыми электронными контроллерами промышленной серии е10 и коммерческой серии е9.
Возможные опции
Фото | Артикул/Наименование | Описание | Применение |
---|---|---|---|
Стандартные опции | |||
sic4300631 Ремкомплект для e10-p123—25, игла 60 мм sic4300635 Ремкомплект для e10-p123—40, игла 100 мм sic4300650 Ремкомплект для e10 D-p123 | Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей | Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители. Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт.sic4300481, 125 мл). | |
sic4100464 Колонна | Маркировочный стол со штативом | Использование колонны для портативного оборудования повышает удобство работы оператора с мелкими деталями и позволяет оборудовать стационарное рабочее место. Может использована для маркировки шильдов, бирок или табличек | |
sic4300391 Ось вращения D (до 5 кг) Необходима плата управления третьей осью | Трёхкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей | Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей» | |
sic4300312 Система поддержки длинных деталей для поворотной оси D (до 5 кг) | Дополнительный упор для поддержки длинных цилиндрических деталей | Допустима маркировка цилиндрических деталей длиною до 300 мм, диаметром 20—110 мм и весом до 5 кг. Одна сторона детали фиксируется осью вращения D, вторая опирается на подвижные ролики системы поддержки длинных деталей. | |
sic4300203 Позиционирующая накладка | Механическое устройство для крепления бирок, шильдов или табличек и других мелких деталей | Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100 x 300 мм. Накладка жестко закрепляется под определенный размер детали, а подвижная часть накладки имеет небольшой свободный ход, что позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки. Таким образом значительно ускорятся процесс маркировки однотипных пластин, а оператор освобождается для подготовки следующей детали | |
sic3100438 Управляющий кабель 10 м | Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером | Удлинённый управляющий кабель увеличивает рабочую зону оператора с 7.5 до 10 или 15 метров | |
sic4400248 Транспортная тележка для e10-p123 sic4400252 Транспортная тележка с аккумулятором для e10-p123 |
Специальная тележка для повышения мобильности портативных маркираторов. Предусмотрены удобные и надежные крепления всего комплекта маркировочного оборудования на устойчивой базе, снабженной резиновыми колесами большого радиуса Использование транспортной тележки существенно снижает риски механических повреждений и загрязнения оборудования |
Транспортная тележка — это уже оборудованное и мобильное рабочее место оператора-маркировщика. Тележка предназначена для перемещения маркиратора в больших производственных помещениях Удобна для организации полностью автономного мобильного рабочего места. Подходит для работы на открытых площадках в отсутствии каких-либо коммуникаций. Полностью заряженный аккумулятор позволяет нанести до 6000 символов. Время полной зарядки батареи ~5 часов |
|
sice10-p123 M e10-p123, c электромагнитным прижимом | Специальная фиксирующая система на базе электромагнитов | Два электромагнита, закрепленные на прижимной рамке маркиратора, облегчают плотную фиксацию оборудования на маркируемой детали. Четкая фиксация маркиратора обеспечивает качественную маркировку, особенно при максимальных значениях силы удара. | |
sic2190005 Система подвеса для портативных аппаратов (необходим крюк для фиксации sic2120212) sic2190012 Крюк для фиксации портативных аппаратов на системе подвеса sic2120212 |
Система подвеса портативных аппаратов | Система подвеса для портативных маркираторов существенно облегчает работу оператора и снижает риски падения оборудования. Применение системы подвеса минимизирует физическую нагрузку на оператора при высокой частоте маркировочных операций. Крюк необходим для надежного крепления маркиратора к системе подвеса |
|
sic3300050 Плата управления третьей и четвертой осью | Электронная плата. Устанавливается в контроллер | Плата управления третьей и четвертой осью позволяет контроллеру управлять двумя дополнительными осями маркировки. Маркиратор, оснащенный этой платой, может управлять осью вращения или автоматической вертикальной осью Z | |
sic3300051 Плата Ethernet для контроллера e10/e10 R sic3300079 Плата Profibus для e10 |
Электронная плата. Устанавливается в контроллер |
Маркиратор, оснащенный платой Ethernet, может интегрироваться в сеть предприятия и работать под управлением внешних устройств Позволяет подключать маркиратор в сеть предприятия по протоколу Profibus |
|
sic4300645 Комплект усиленной маркировки для портативных маркираторов на базе e10 | Электронная плата. Устанавливается в контроллер | Комплект усиленной маркировки позволяет на 40 % увеличить мощность портативного оборудования на базе контроллера e10. Комплект состоит из платы (бустер) и модуля увеличенной мощности. Установка данной опции позволяет достигать глубины до 0.9 мм при маркировке металлических деталей (твердостью ~45 HRC) Не доступно для маркиратора p123, с маркировочным окном 120 х 40 мм |
|
sic4300395 Сканер | Сканирующее устройство для внесения информации в маркировочный файл | Сканер подключается к маркиратору посредством порта RS232 и позволяет оперативно вносить переменную информацию в файл маркировки | |
sic2230170 ПО |
Дополнительное программное обеспечение для работы с базами данных | Позволяет удаленно управлять контроллером с ПК в режиме реального времени. WINSIC 2 разработана для загрузки внешних файлов из баз данных (MS Excel, MS Acces), ERP или других систем в контроллер, также полезна для управления файлами истории маркировок. | |
Расходные материалы | |||
sic1120012 Игла 60 мм, угол заточки 90 ° sic1120103 Игла 60 мм, угол заточки 60 ° sic1120109 Игла 60 мм, угол заточки 120 ° |
Твёрдосплавная игла для нанесения маркировки (длина 60 мм для маркировочного окна 12 х 25 мм) | Игла — это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т. д. Средний срок службы иглы — 1—6 месяцев. Оборудование с маркировочным окном 120 х 25 штатно комплектуется 60 мм иглой, с углом заточки 90 ⁰. В специальных случаях есть возможность использования игл с углами заточки 60 или 120 ⁰, длиной 80, 100 или 150 мм | |
sic1120014 Игла 100 мм, угол заточки 90 ° sic1120153 Игла 100 мм, угол заточки 120 ° |
Твёрдосплавная игла для нанесения маркировки (длина 100 мм для маркировочного окна 120 х 40 мм) | Игла — это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т. д. Средний срок службы иглы — 1—6 месяцев. Оборудование с маркировочным окном 120 х 40 штатно комплектуется 100 мм иглой, с углом заточки 90 ⁰. В специальных случаях есть возможность использования игл с углом заточки 120 ⁰ | |
sic2120006 Пружина |
Пружина | Пружина служит для возврата иглы в исходное положение. Рекомендуется, после смены 2—3 игл, заменять пружину | |
sic4300481 Смазка на основе вазелина 125 мл |
Флакон с жидкой смазкой | Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования |
Характеристики
Маркирующий механизм | |
Размер маркировочного окна | 120 х 25 мм (120 х 40 ) |
Максимальная скорость маркировки | до 5 символов в секунду |
Кабель | 7,5 метра |
Глубина маркировки | до 0,5 мм (0.9 мм с бустером) по стали |
Максимальная твёрдость материалов | до 62 HRc |
Размеры |
277 x 217 x 218 мм (317 x 217 x 218 мм) |
Вес маркировочной головы | 3,7 кг |
Контроллер e10 | |
Внутренняя память | более 2 000 маркировочных файлов |
Шрифты | 4 x 6, Arial, Courier, OCR, OCR-A, OCR_BOLD, Comic, Comic_B |
Размер шрифта по высоте | от 1 мм до 99 мм |
Расстояние между точками | min 0.05 мм |
Сила удара | 9 программируемых уровней |
Логотип | создаётся и загружается через ПК или USB-накопитель |
Коммуникации | RS232, RS422, USB (RS485, Profibus, TCP/IP Ethernet — опционально) |
Дисплей | LCD, 95 x 54 мм |
Языковая поддержка | 17 языков (в том числе русский) |
Потребляемая мощность | 300 Вт |
Размеры | 322 x 380 x 112 мм |
Вес контроллера | 5.0 кг |
