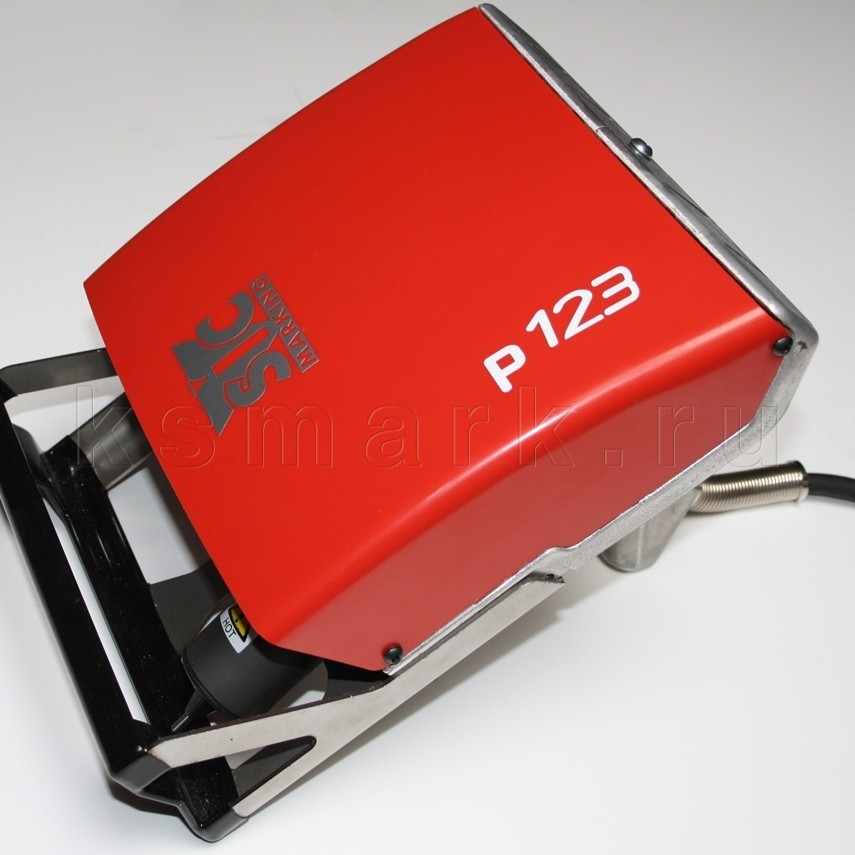

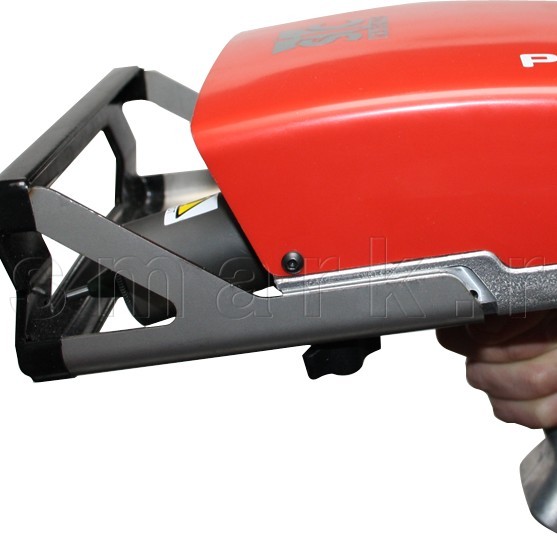

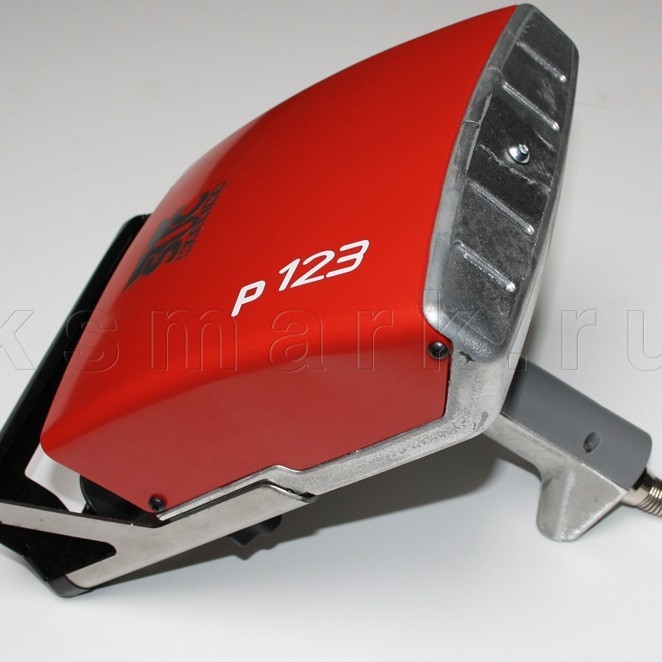

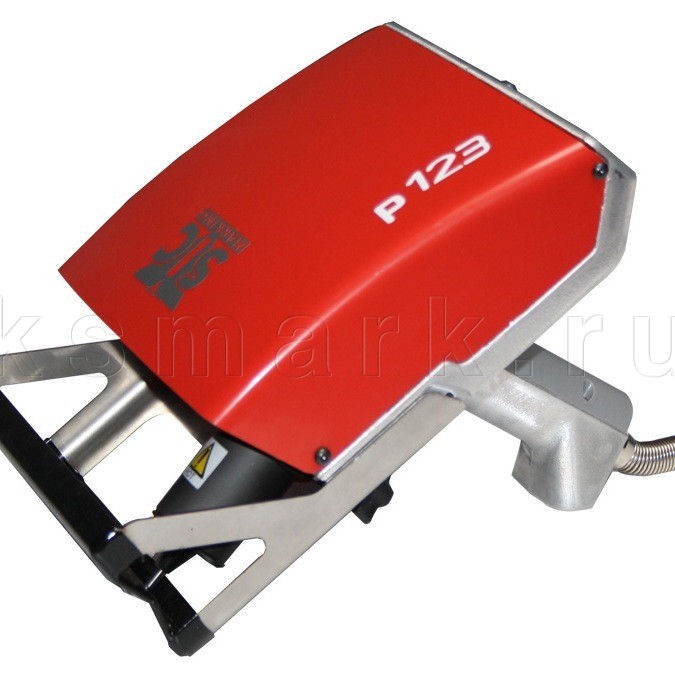

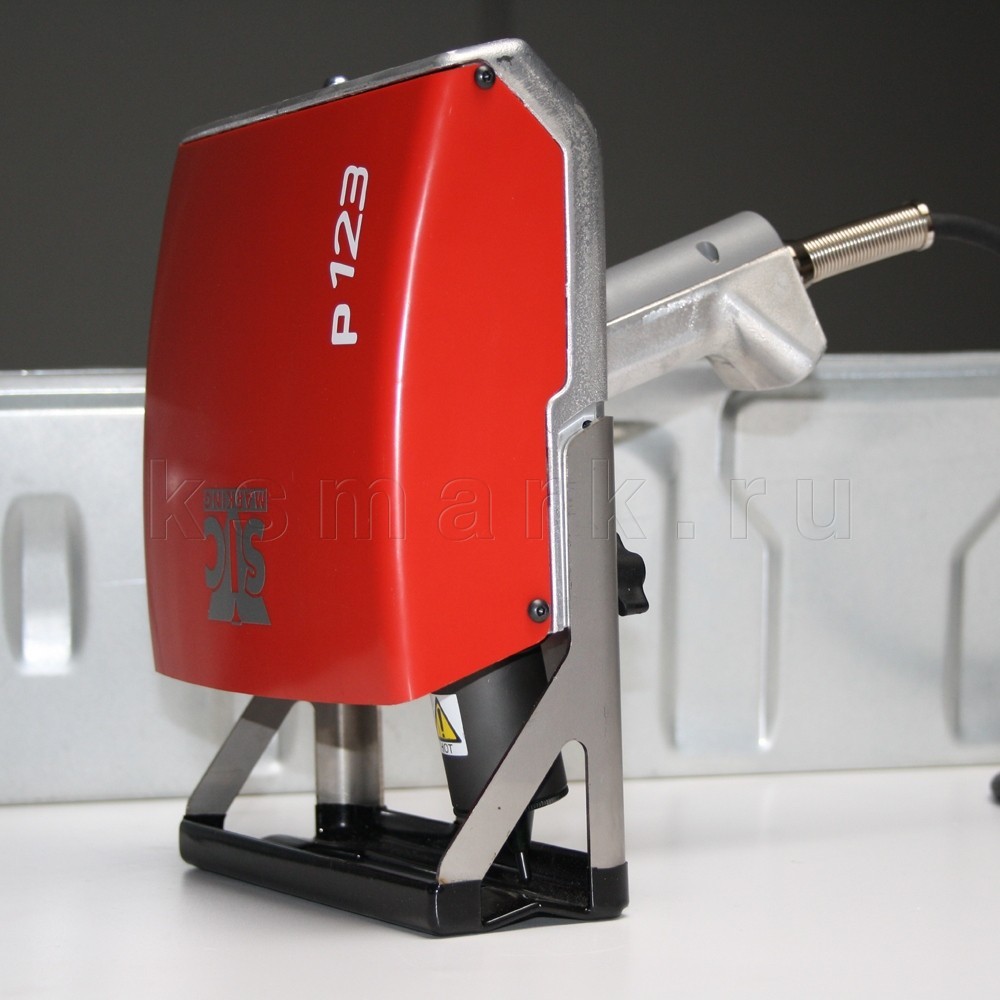

Портативный ударно-точечный маркиратор SIC Marking e1-p123

787 100 руб.
шт.
Производитель: SIC Marking
Производитель:
SIC Marking
Артикул:
sice1-p123-25
Тип маркировки:
Ударно-точечная
Маркируемая поверхность:

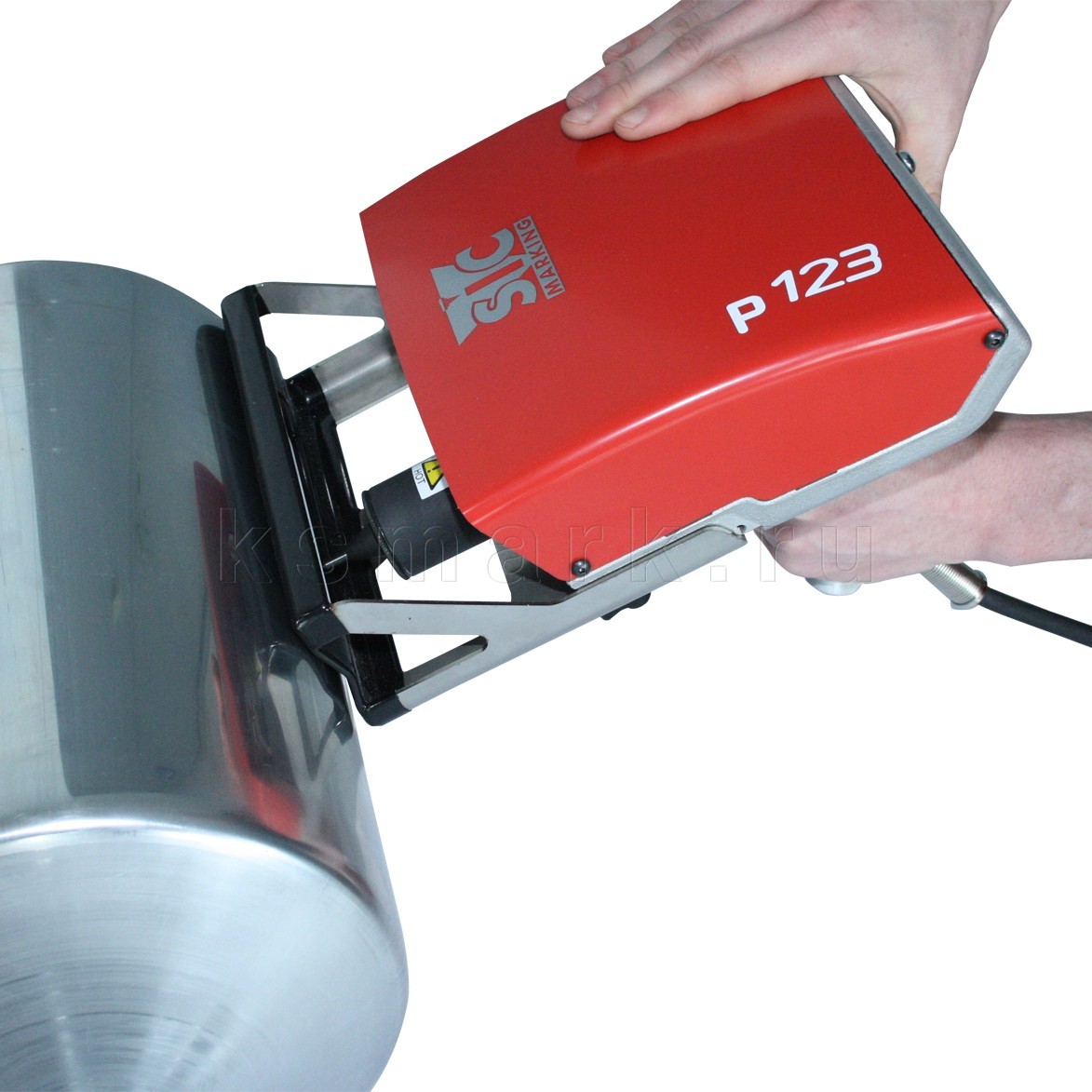

Торец круглой заготовки , Плоскость , Окружность
Вид маркируемого материала:
Цирконий , Пластик , Оцинкованное железо , Медь , Латунь , Закалённая сталь , Бронза , Алюминий , Титан , Сырая сталь
Гарантия:
1 год
Размеры:
317 x 217 x 218
Вес:
3.7 кг

Описание

Маркировочное окошко e1 p123 делает возможным расположить значительно больше информации на маркируемой детали и увеличить размер наносимых символов — для лучшей читаемости маркировки.

Высокотехнологичный корпус сильно облегчает маркиратор в целом, предоставляя большую надёжность и долгий срок эксплуатации.

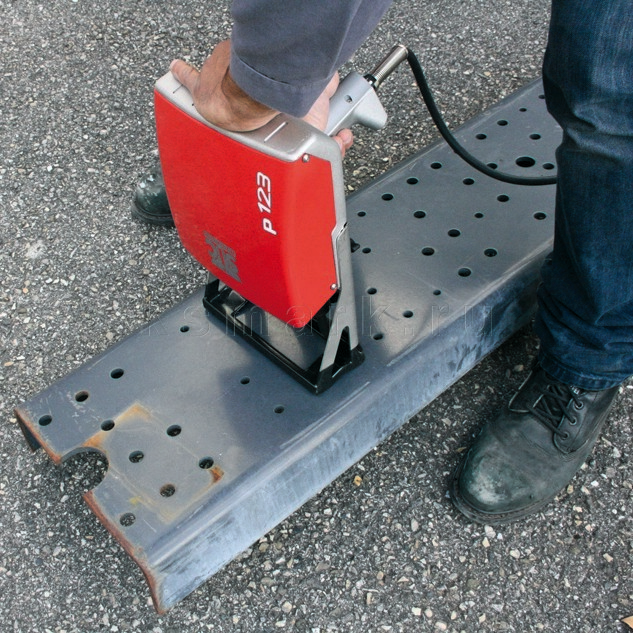

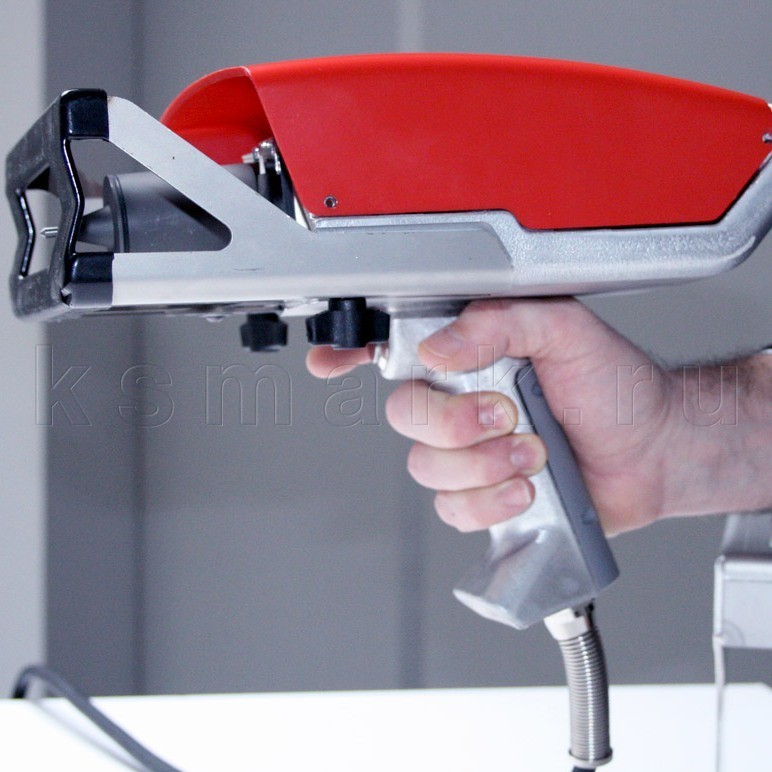

Этот портативный ударно-точечный маркиратор комфортен для маркировки крупногабаритных деталей и неподвижных конструкций.

Отличительные особенности.

  • В это устройство внедрены существенные изменения, повышающие лёгкость работы оператора, теперь заниматься процессом маркировки стало гораздо проще!
  • Сбалансированная механика.
  • Значительно снижены вибрации и шум в процессе маркировки — за счёт модели привода и использования ременной передачи.
  • Вес маркировочной головы уменьшился до 3,7 кг, а контроллера — до 2,0 кг. Достигнуто оптимальное соотношение между лёгкостью и безопасностью — за счёт литого алюминиевого корпуса.
  • Доступны кабели 2,5 м и в дополнение 5 м. Управляющий кабель, кроме этого, защищён металлический пружиной от изломов. Кабель можно демонтировать и заменить на новый.
  • Цельная передняя панель придаёт большую жёсткость конструкции в процессе маркировки.
  • Маркиратор с лёгкостью можно обслуживать за счёт съёмного ABC-кожуха.

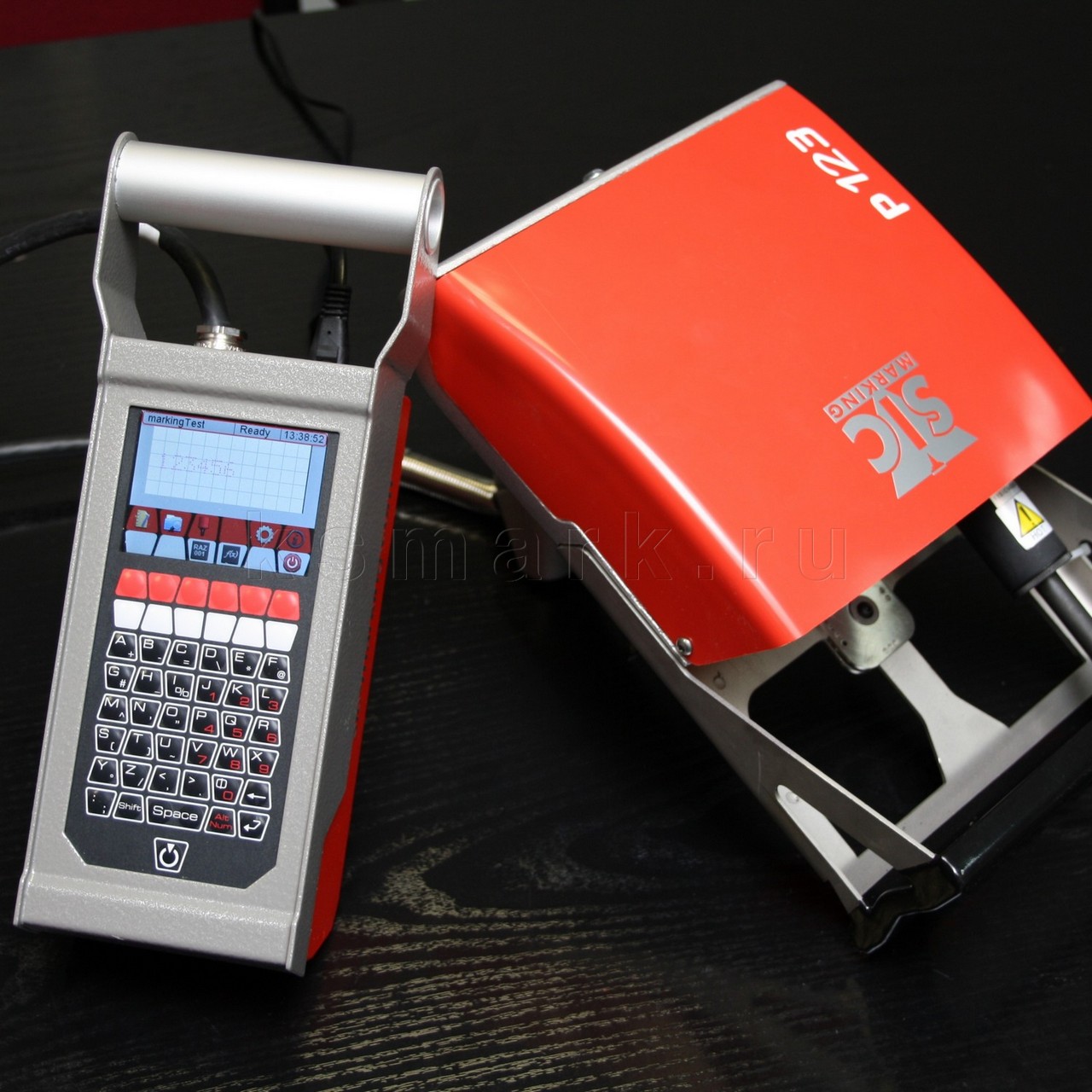

Контроллер

  • USB-порт
  • Полноцветный HD-экран
  • Мембранная клавиатура

Программное обеспечение

  • Интуитивное и с графическим интерфейсом
  • Моментальный доступ к основным функциям маркировки
  • Подсказки в виде пиктограмм
  • Резервное копирование

Опции

ФотоАртикул/НаименованиеОписаниеПрименение
Стандартные опции
  sic4300662
Ремкомплект e1-p123-25, игла 60 мм
sic4300661
Ремкомплект e1-p123-40, игла 100 мм
Ремонтный комплект состоит из наиболее востребованных для профилактики и ремонта запасных частей Наличие ремонтного комплекта позволяет оперативно восстановить работоспособность оборудования и минимизировать остановки на участке маркировки. В ремонтный комплект, в зависимости от модели оборудования, входят: соленоид в сборе, иглы, пружины, направляющая иглы, концевые переключатели, приводные ремни, предохранители. Вазелиновая смазка, применяемая для всех подвижных механизмов маркиратора, не входит в ремонтный комплект и может быть заказана отдельно (арт. sic4300481, 125 мл).
  sic4100464
Колонна
Маркировочный стол со штативом Использование колонны для портативного оборудования повышает удобство работы оператора с мелкими деталями и позволяет оборудовать стационарное рабочее место. Может использована для маркировки шильдов, бирок или табличек.
  sic4300203
Позиционирующая накладка
Механическое устройство для крепления бирок, шильдов или табличек и других мелких деталей



Позиционирующая накладка закрепляется на столе колонны и позволяет быстро фиксировать плоские детали (таблички, шильды) максимальным размером 100 x300 мм. Накладка жёстко закрепляется под определённый размер детали, а подвижная часть накладки имеет небольшой свободный ход, что позволяет быстро поджимать и отпускать маркируемую деталь при помощи поворотной рукоятки. Таким образом значительно ускорятся процесс маркировки однотипных пластин, а оператор освобождается для подготовки следующей детали.

  sic3100124
Управляющий кабель 5 м
Удлинённый управляющий кабель, соединяющий маркировочную голову с контроллером Удлинённый управляющий кабель увеличивает рабочую зону оператора с 2.5 до 5 метров
  sic4400248
Транспортная тележка для e1-p123

sic4400250  Транспортная тележка с аккумулятором для e1-p123
Специальная тележка для повышения мобильности портативных маркираторов. Предусмотрены удобные и надежные крепления всего комплекта маркировочного оборудования на устойчивой базе с резиновыми колесами большого радиуса. Использование транспортной тележки существенно снижает риски механических повреждений и загрязнения оборудования

Удобна для оперативного перемещения маркиратора в больших производственных помещениях. Транспортная тележка — это оборудованное мобильное рабочее место оператора-маркировщика.

Удобна для организации полностью автономного мобильного рабочего места. Подходит для работы на открытых площадках в отсутствии каких-либо коммуникаций. Полностью заряженный аккумулятор позволяет нанести до 6000 символов. Время полной зарядки батареи ~5 часов.

  sic2190005
Система подвеса для портативных аппаратов (необходим sic2120212)

sic2120212
Крюк для фиксации портативных аппаратов на системе подвеса sic2190005
Система подвеса портативных аппаратов

Система подвеса для портативных маркираторов существенно облегчает работу оператора и снижает риски падения оборудования.

Применение системы подвеса минимизирует физическую нагрузку на оператора при высокой частоте маркировочных операций. Крюк необходим для надёжного крепления маркиратора к системе подвеса.

Расходные материалы
  sic1120012
Игла 60 мм, угол заточки 90 °
sic1120103
Игла 60 мм, угол заточки 60 °
sic1120109
  Игла 60 мм, угол заточки 120 °
Твёрдосплавная игла для нанесения маркировки (длина 60 мм для маркировочного окна 120 х25 мм)

Игла — это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т. д. Средний срок службы иглы — 1—6 месяцев. Оборудование с маркировочным окном 120 х25 штатно комплектуется 60 мм иглой, с углом заточки 90 ⁰. В специальных случаях есть возможность использования игл с углами заточки 60 или 120 ⁰, длиной 80, 100 или 150 мм.

sic1120014
Игла 100 мм, угол заточки 90 °
sic1120153
Игла 100 мм, угол заточки 120 °
Твёрдосплавная игла для нанесения маркировки (длина 100 мм для маркировочного окна 120 х40 мм)

Игла — это рабочий инструмент, при помощи которого наносится маркировка. Срок службы иглы зависит от интенсивности работы, твёрдости маркируемой детали, силы удара и т. д. Средний срок службы иглы — 1—6 месяцев. Оборудование с маркировочным окном 120 х40 штатно комплектуется 100 мм иглой, с углом заточки 90 ⁰. В специальных случаях есть возможность использования игл с углом заточки 120 ⁰.

  sic2120006
Пружина
Пружина Пружина служит для возврата иглы в исходное положение. Рекомендуется после смены 2—3 игл заменять пружину
  sic4300481
Смазка на основе вазелина 125 мл
Флакон с жидкой смазкой Смазка предназначена для проведения еженедельных регламентных работ. Использование неоригинальных смазок приводит к повышенному износу механизмов и поломке оборудования

Характеристики

Маркирующий механизм
Размер маркировочного окна 120 х25 мм (120 х40 )
Максимальная скорость маркировки до 3 символов в секунду
Кабель 2,5 метра
Глубина маркировки до 0,3 мм по стали
Максимальная твёрдость материалов до 62 HRc
Размеры 277 x 217 x 218 мм (317 х 217 х 218 мм)
Вес маркировочной головы 3,7 кг
Контроллер e1
Внутренняя память 100 Mb, до 20 000 маркировочных файлов
Шрифты 4 x6, Arial, Courier, OCR, OCR-A, OCR_BOLD, Пр3, Пр41 (аналог ГОСТ 26.008-85 )
Размер шрифта от 1 мм до 99 мм
Сила удара 9 программируемых уровней
Логотип создаётся и загружается через USB-накопитель
Коммуникации порт USB
LCD-дисплей 320 x 240 пикселов
Потребляемая мощность 100 Вт
Размер 301 x 121 x 87 мм
Вес контроллера 2,0 кг

Видео

Файлы

Инструкция маркиратора SIC Marking e1-p123 на русском языке
  e1-p123_инструкцияR00.pdf
