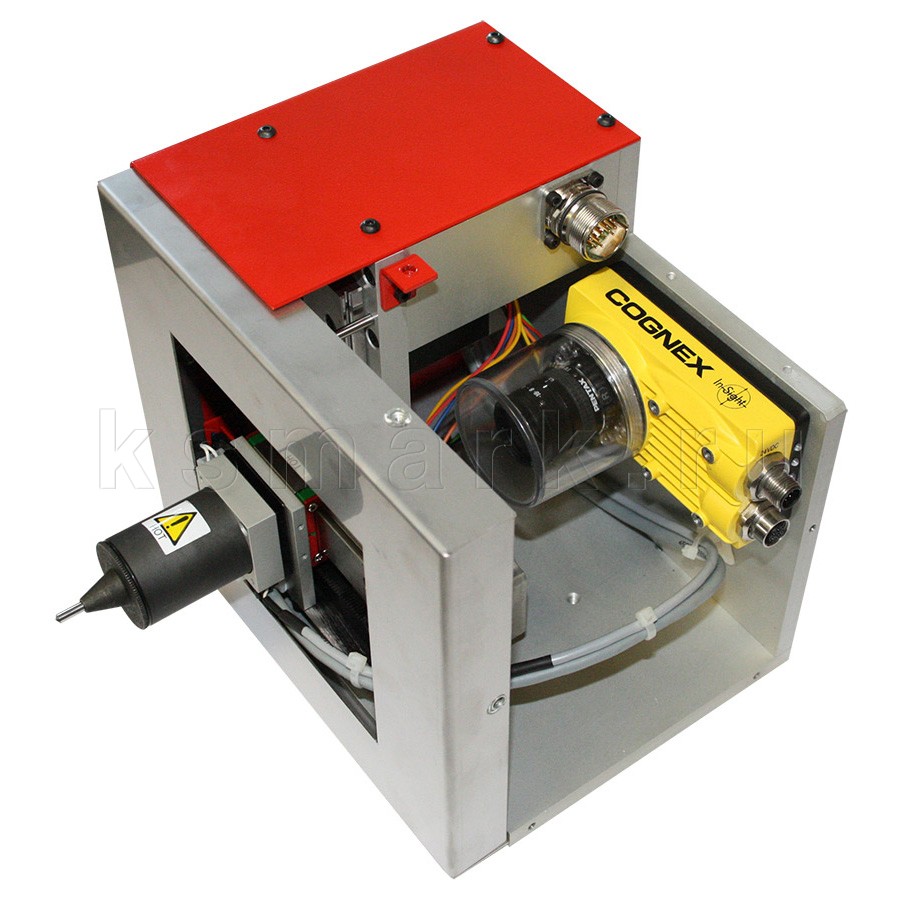

Интегрируемый ударно-точечный маркиратор SIC Marking e10 i83

1 406 456 руб.
шт.
Производитель: SIC Marking
Производитель:
SIC Marking
Артикул:
sice10-i83
Тип маркировки:
Ударно-точечная
Маркируемая поверхность:
Торец круглой заготовки , Плоскость , Окружность
Вид маркируемого материала:
Титан , Цирконий , Оцинкованное железо , Медь , Латунь , Закалённая сталь , Бронза , Алюминий , Сырая сталь , Пластик
Гарантия:
1 год
Размеры:
225 x 202 x 256
Вес:
9.4 кг

Описание

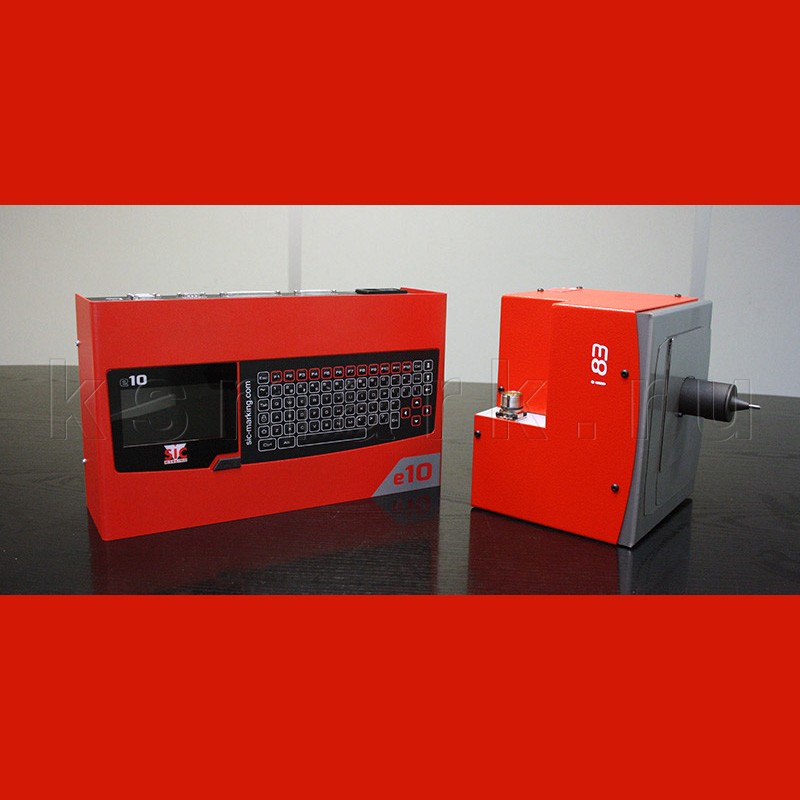

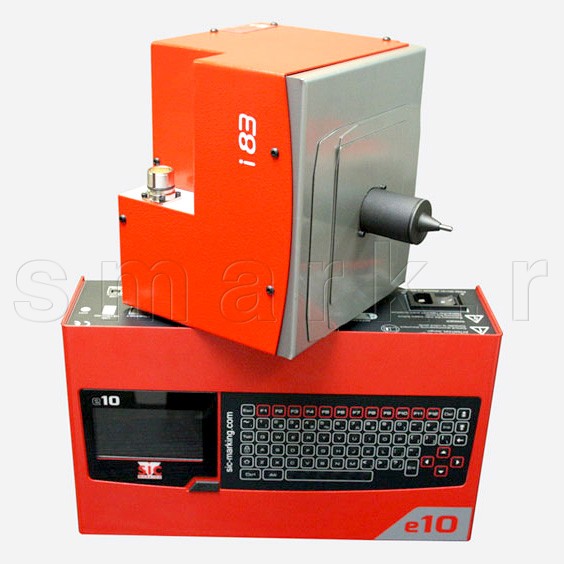

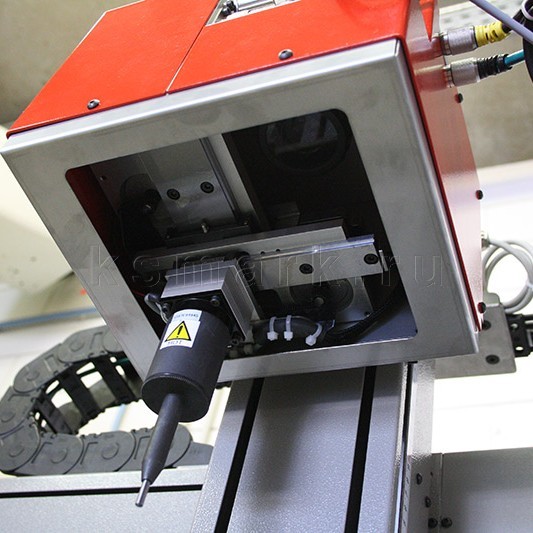

Представляем Вашему вниманию интегрируемое (встраиваемое) оборудование для маркировки SIC Marking e10-i83.

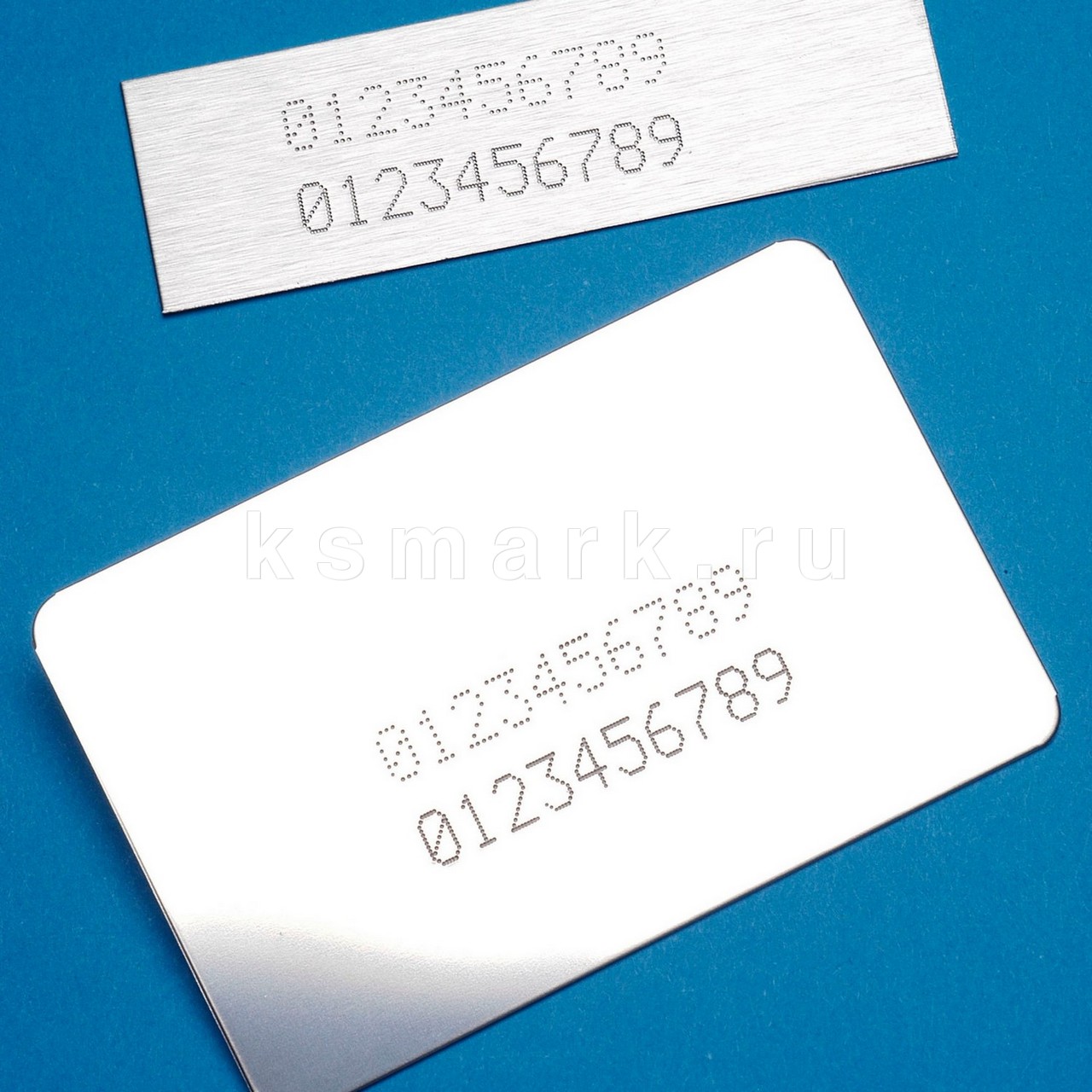

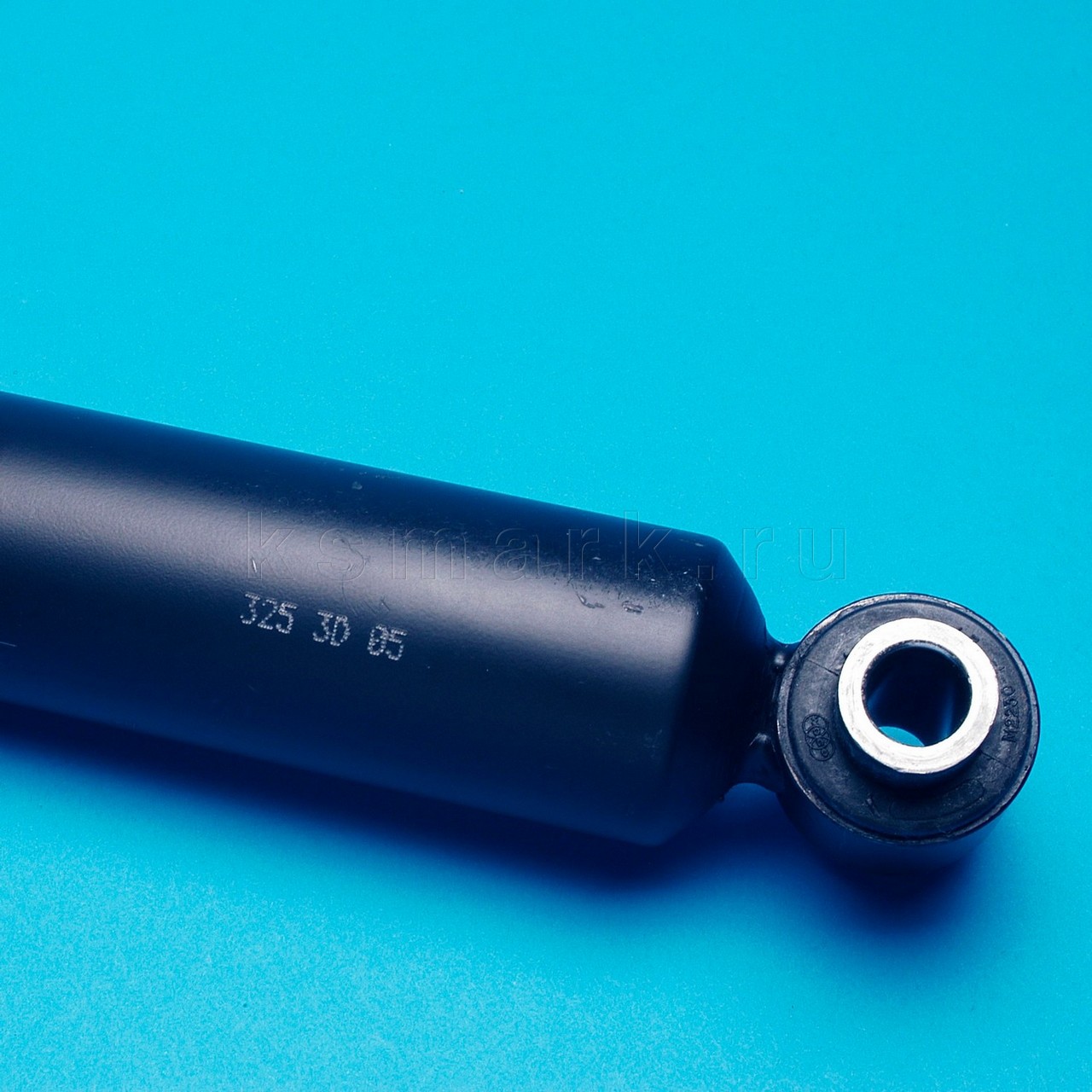

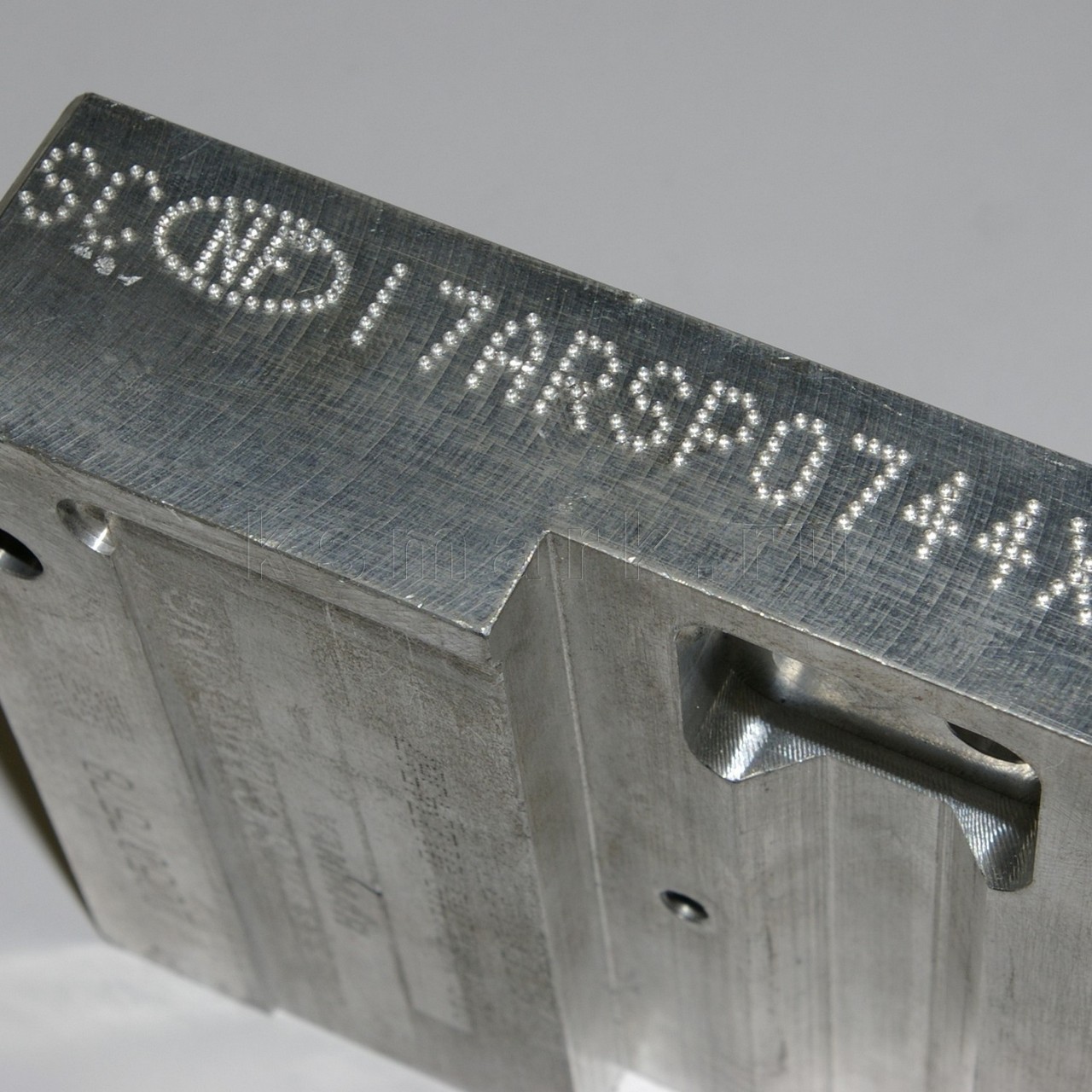

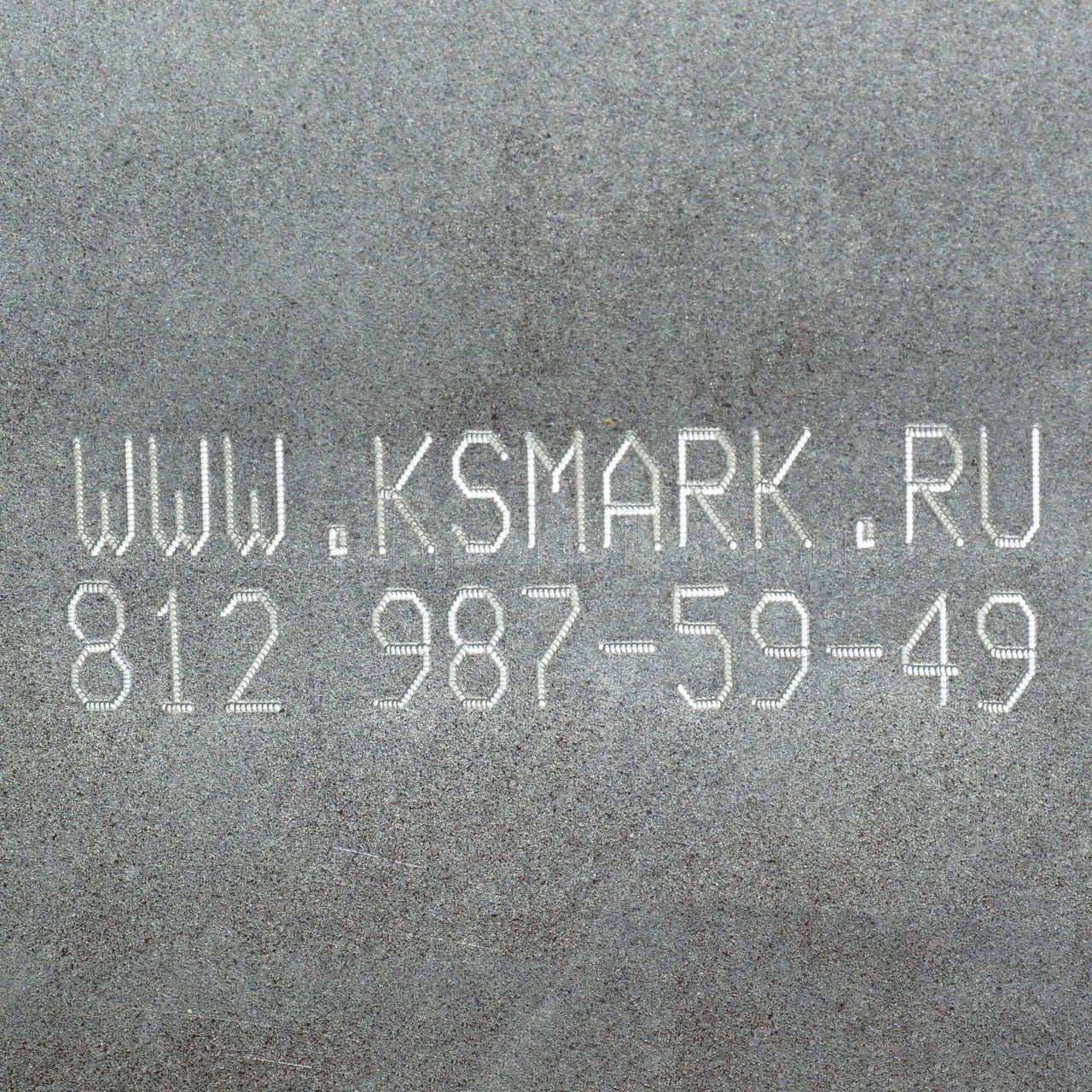

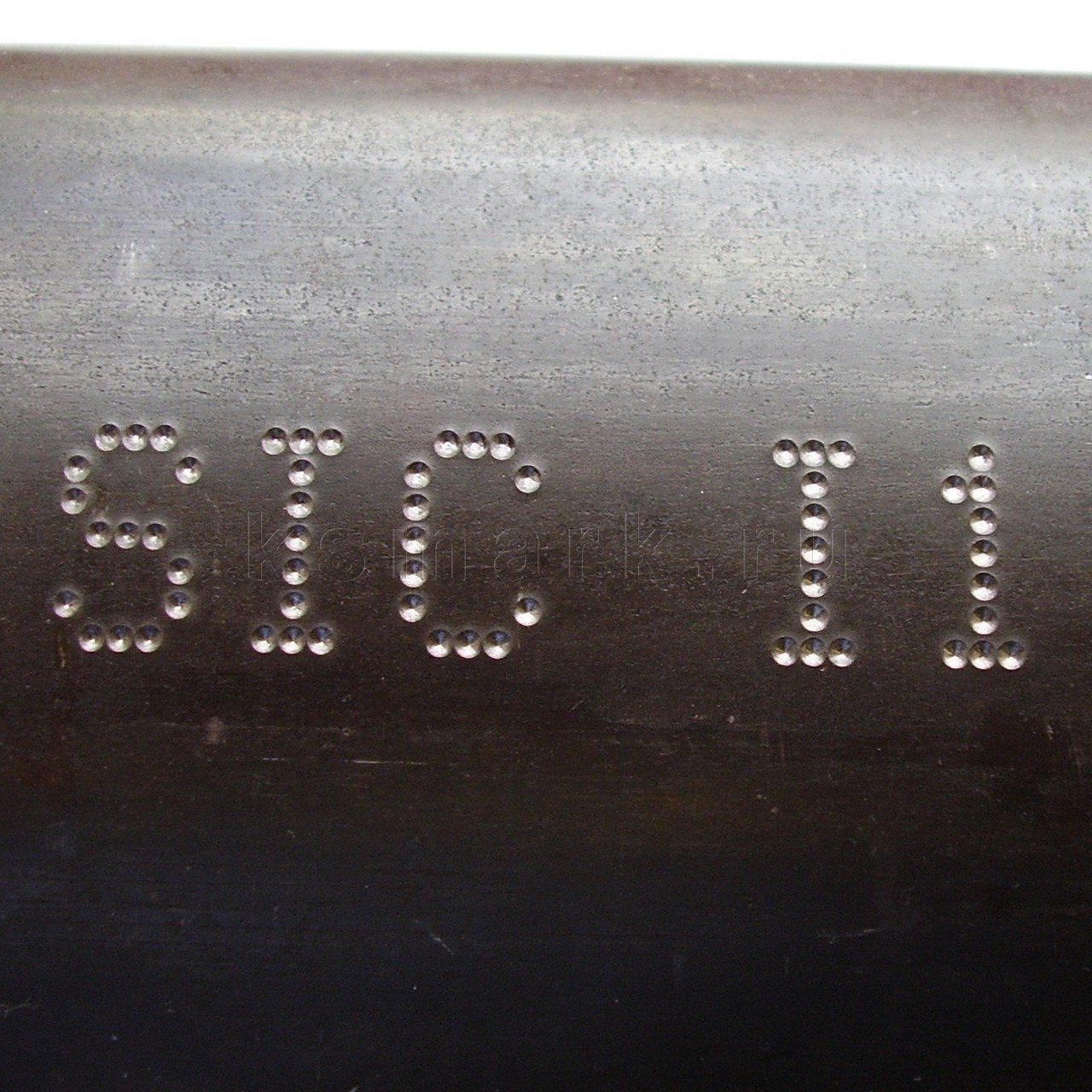

SIC Marking e10-i83 — это суперкомпактный маркиратор, который способен встраиваться в практически любую индустриальную линию. За счёт продуманной эргономики и простоты в использовании, для его интеграции не потребуется много времени. E10-i83 отличается от предыдущего устройства SIC Marking e10-i53 тем, что его маркировочное окошко больше, и, соответственно, он в состоянии маркировать более объёмные изделия. Данный ударно-точечный маркиратор в состоянии взаимодействовать со многими материалами — от пластмассы, до железа твёрдостью до 62 HRc. Для интегрирования таких устройств не нужно обустраивать отдельно место — они суперкомпактны и работают просто от сети 220 В.

Маркиратор поставляется с новым контроллером e10. Предыдущая подобная серия использовалась с e8 контроллером. У серии e10 убран ряд недочётов предыдущих моделей и уделено больше внимания высокотехнологичному дизайну.

Посредством этого контроллера и программного обеспечения, которое входит в комплект поставки, Вы с лёгкостью сможете нанести любую информацию, будь то логотип, имя, код и т д. Для большего удобства, фирмой SIC Marking контроллеры выпускаются в 2-х вариантах — горизонтальном и вертикальном.

Комплект поставки:

  • i83, непосредственно сам маркиратор (кабель 5 м).
  • Контроллер e10.
  • USB кабель для соединения c ПК.
  • Инструкция.
  • Шнур питания (СЕЕ).
  • Программное обеспечение:
    • SIC e8/e10 Manager — программа для создания маркировочных файлов и управления контроллером в режиме подчинения на ПК в режиме онлайн.
    • SIC File Edit — программа для создания маркировочных файлов на ПК без интегрирования к компьютеру в режиме оффлайн.
    • SIC File-Manager — программа загрузки файлов с ПК в контроллер.
    • SIC Logo Edit Vec — программа создания логотипов на ПК.
    • SIC GetHist — программа делает возможным сберегать историю проведения маркировки на компьютере в формате word либо access.
  • Типовой комплект ЗИП:
    • игла 90 °C длина 60 мм.
    • пружина.
    • предохранитель.

Возможные комплектации

Артикул Описание
sice10-i83 Интегрируемый маркиратор sice10-i83, окно 80 х 70 мм
sice10-i83 A Интегрируемый маркиратор sice10-i83, окно 80 х 70 мм, автосенсинг
sice10 R-i83 Интегрируемый маркиратор sice10-i83, окно 80 х 70 мм, контроллер e10 R (вертикальная ориентация)
sice10 R-i83 A Интегрируемый маркиратор sice10-i83, окно 80 х 70 мм, контроллер e10 R (вертикальная ориентация), автосенсинг

Расходные материалы и запчасти

Фото Артикул Описание
sic1120012 Твердосплавная игла для нанесения маркировки, острие 90 °, длина 60 мм
Непосредственно игла наносит маркировку на изделия. Срок службы зависит от ряда факторов — твёрдости заготовки, силы удара, жесткости позиционирования, количества наносимых символов и т. п. В среднем одна игла работает от 1 до 6 месяцев при средних режимах загрузки оборудования.
sic2120006 Пружина
Пружина служит для возврата иглы в исходное положение. Рекомендуется на 2—3 иглы менять 1 пружину.
sic4300481 Смазка на основе вазелина (125 мл)
Смазка предназначена для проведения еженедельных сервисных работ, данная смазка рекомендована компанией SIC Marking. Важно отметить, что использование других неоригинальных смазок может приводить к повышенному износу механизма и снижению качества маркировки.
  Иглы и направляющие (80, 100, 150, 200 мм). Иглы с заточкой 60 °, 90 °, 120 °
Удлинённые маркировочные иглы могут применяться для маркировки в углубленных областях, когда длины стандартной иглы недостаточно. Для различных материалов рекомендуется различный угол заточки иглы: 60 ° — для пластика, мягких металлов, для маркировки мелким текстом. 90 ° — стандартная игла универсального применения. 120 ° — игла для маркировки загрязненной ржавой поверхности, крупно-символьной маркировки, когда требуется увеличенная ширина линии надписи.
sic4300452 Расширенный ремонтный комплект e10-i53 / e10-i52
Ремкомплект позволяет быстро заменить ударный модуль, а также другие детали, подверженные износу. SIC Marking рекомендует этот набор для использования в условиях серийного и крупносерийного производства. Набор повышает общую надёжность оборудования и значительно сокращает возможные простои производства вследствие возникновения неисправностей.

 Опции, расширяющие возможности данного оборудования

Фото

Наименование

Описание

Применение

sic4300645 Комплект для глубокой маркировки на базе e10 контроллера.
sic4300645
Комплект для глубокой маркировки на базе e10 контроллера
Электронная плата, устанавливается в контроллер.
Специальная 60 мм игла, пружина, направляющая заменяет стандартные.
Комплект усиленной маркировки позволяет на 40 % увеличить мощность портативного оборудования на базе контроллера e10. Установка данной опции позволяет достигать глубины до 0.9 мм при маркировке металлических деталей (твердостью ~45 HRC)

sic4300509 Расширенный маркировочный стол 400 x 300 мм

Механическое устройство для крепления бирок, шильдов, табличек и небольших деталей. Накладка предназначена для позиционирования, крепления бирок и деталей во время нанесения маркировки. Оптимально для мелкосерийной маркировки.
sic3100438 — Управляющий кабель 10 м и sic3100440 — Управляющий кабель 15 м.
sic3100438 — Управляющий кабель 10 м
sic3100440 — Управляющий кабель 15 м
Удлинённый кабель между маркировочным механизмом c153 контроллером e10.
Удлинённый кабель увеличивает рабочую зону маркировки.
sic4300203 Позиционирующая накладка для маркировки табличек и бирок.
sic4300203
Позиционирующая накладка
Механическое устройство для крепления бирок, шильдов или табличек Накладка предназначена для позиционирования и крепления бирок во время нанесения маркировки. Оптимально для мелкосерийной маркировки. Максимальный размер бирки 165 х 65 мм
sic4300391 Ось вращения D (до 5 кг). Необходима плата управления третьей осью sic3300050.
sic4300391
Ось вращения D (до 5 кг)


Необходима плата управления третьей осью sic3300050
Трёхкулачковый токарный патрон с шаговым двигателем для промышленной маркировки цилиндрических деталей (ручной зажим)
Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей». Диаметр заготовки: от 6 до 100 мм по наружному диаметру, до 130 мм при зажиме по внутреннему диаметру. Кулачки патрона могут использоваться как для наружного так и внутреннего зажима. Максимальный диаметр заготовки: 250 мм. Максимальный вес заготовки до 5 кг.
sic4300505
Усиленная ось вращения D с ручным зажимом деталей (до 35 кг)
sic4300544
Усиленная Ось вращения D с пневматическим зажимом (до 35 кг)

Необходима плата управления третьей осью sic4400230
Трёхкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей с большой массой. Использует ручной или пневматический зажим.
Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. Диаметр заготовки: от 6 до 116 мм по наружному диаметру, до 125 мм при зажиме по внутреннему диаметру. В патроне имеется отверстие диаметром 30 мм для длинных деталей. Кулачки патрона могут использоваться как для наружного так и внутреннего зажима. Максимальный диаметр заготовки: 250 мм. Максимальный вес заготовки до 35 кг.
sic3300051 Опция Ethernet для контроллера e10 или e10 R.
sic3300051
Опция Ethernet для контроллера e10 или e10 R
Электронная плата для установки в контроллер.
Устанавливается только в сервисном центре
Опция необходима в том случае, когда необходимо централизованное управление маркировочным комплексом с удалённого доступа. Подключение происходит к внутренней компьютерной сети предприятия — Ethernet
sic3300050 Плата управления третьей и четвёртой осью.
sic3300050
Плата управления третьей и четвертой осью

Плата для управления дополнительными опциями: ось вращения + автоматическая ось Z.

Плата необходима для управления следующими опциями:
— Ось вращения
— Подающий бирочный механизм
— Автоматическая ось Z

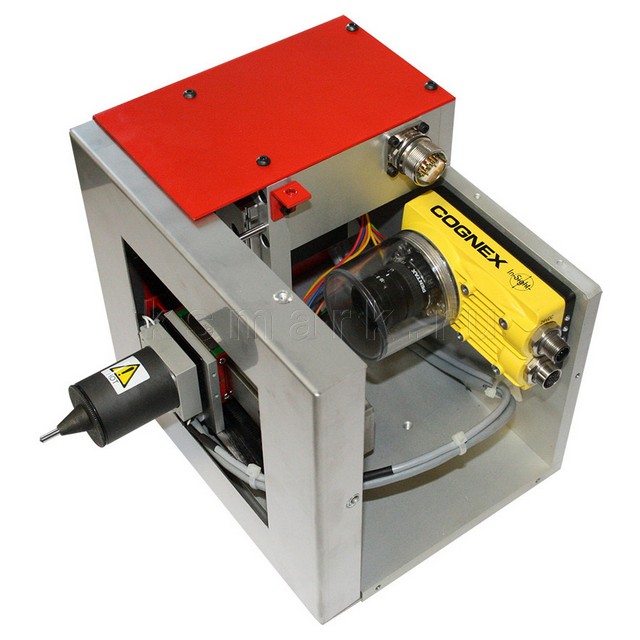

Промышленные сканеры Cognex data matrix 2 D позволяют считывать штрих код с металла. Сканеры и терминалы сбора данных для считывания Datamatrix, 2 D кода с поверхности
Оборудования для считывание
специального Datamatrix, 2 D кода
с металлической и других
видов поверхностей.
Внедрение маркировки кодом Data Matrix позволяет решить следующие задачи:
— Прослеживаемость производства продукции предприятия.
— Сокращение производственного брака.
— Залог успешной сертификации производства по системе менеджмента качества ISO 9000.
Наиболее значимая задача — это организация системы прослеживаемости на производстве. Она выполняется за счёт полного или частичного автоматизирования системы учёта производимой продукции.
Сканер для ввода информации в контроллер
Сканер для ввода информации в контроллер

Позволяет быстро открывать файлы в контроллере, привязанные к штих коду напечатанному на бумаге.
Использование сканера позволяет легко осуществлять загрузку маркировочного файла из памяти. Достаточно создать маркировочный файл и связать его со штрих кодом, необходимы коды распечатать на бумаге. Оператору оборудования достаточно навести сканер и считать нужный штрих код и данный файл загрузиться и будет готов для маркировки.

Заказные опции

Фото

Наименование

Описание

Применение

Подающий бирочный механизм (Tag feeder) для Sic-marking.
Подающий бирочный механизм (Tag feeder)Необходима плата управления третьей осью sic4400230
Комплекс для автоматизированной маркировки бирок. шильдов или табличек.
Шильд автоматически загружается из лотка, подаётся в область маркировки по направляющим, маркируется и передаётся в накопительный лоток
Подающий бирочный механизм позволяет полностью автоматизировать процесс маркировки бирок и шильдов при значительном сокращении времени на маркировку. Опция оптимальна для крупносерийной маркировки в промышленных условиях.
Модификация колонны для габаритных заготовок
Модификация колонны для габаритных заготовок
Увеличение высоты стандартной колонны для маркировки деталей высотой более 250 мм

Модификации колонны позволяет закреплять на маркировочном столе детали с высотой более 250 мм. Опция может быть востребована в тех случаях, когда затруднительно использование портативного аппарата.

Оборудование sic-marking с увеличенным окном маркировки
Увеличенное окно маркировки
Увеличение стандартного окна 160 *100 мм до 280 *150 мм. Максимально возможное окно маркировки 500 *450 мм
Аппарат с увеличенным окном позволяет маркировать крупногабаритные, длинные детали за 1 цикл.

Характеристики

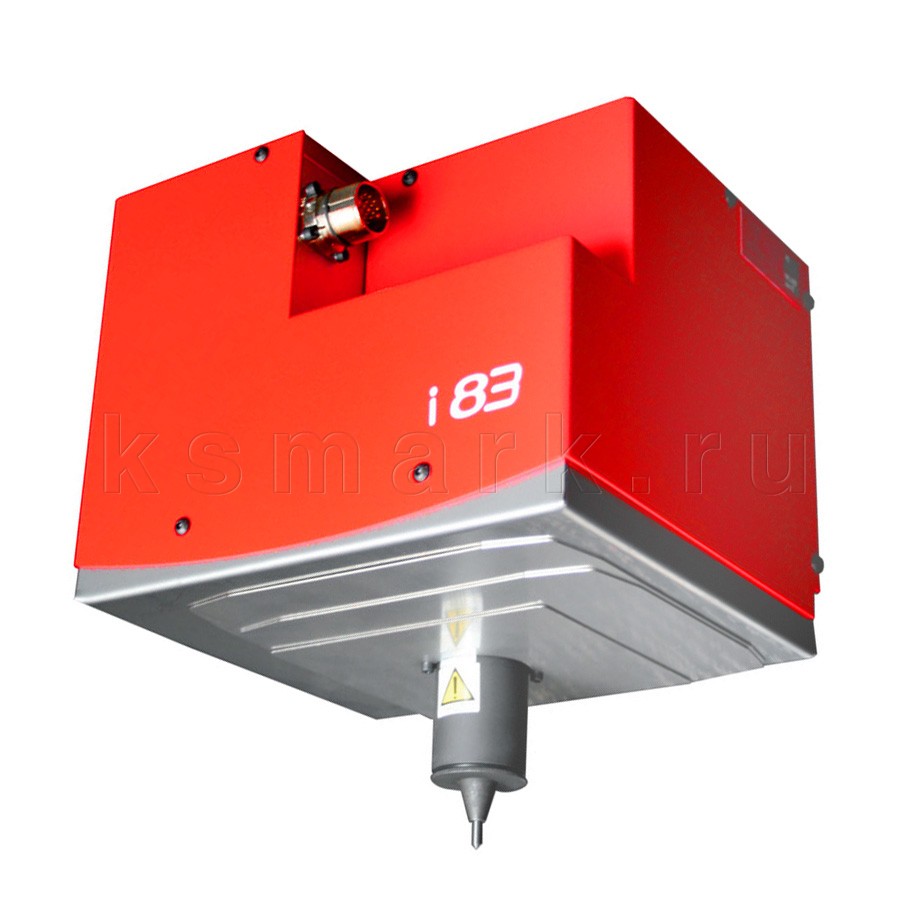

Технические характеристики маркирующего устройства i83 :
Размер маркировочного окна: 80 х 70 мм
Тип маркирующего модуля: электромагнитный ( воздух не требуется)
Максимальная скорость маркировки: 5 сим/сек
Максимальная высота изделия, подлежащего маркировке: без ограничений
Глубина маркировки: до 0,5 мм по стали ( опционально до 0,9 )
Возможность нанесения информации на материалах: твердостью до 62 HRc
Вес маркирующего устройства : 9,4 кг

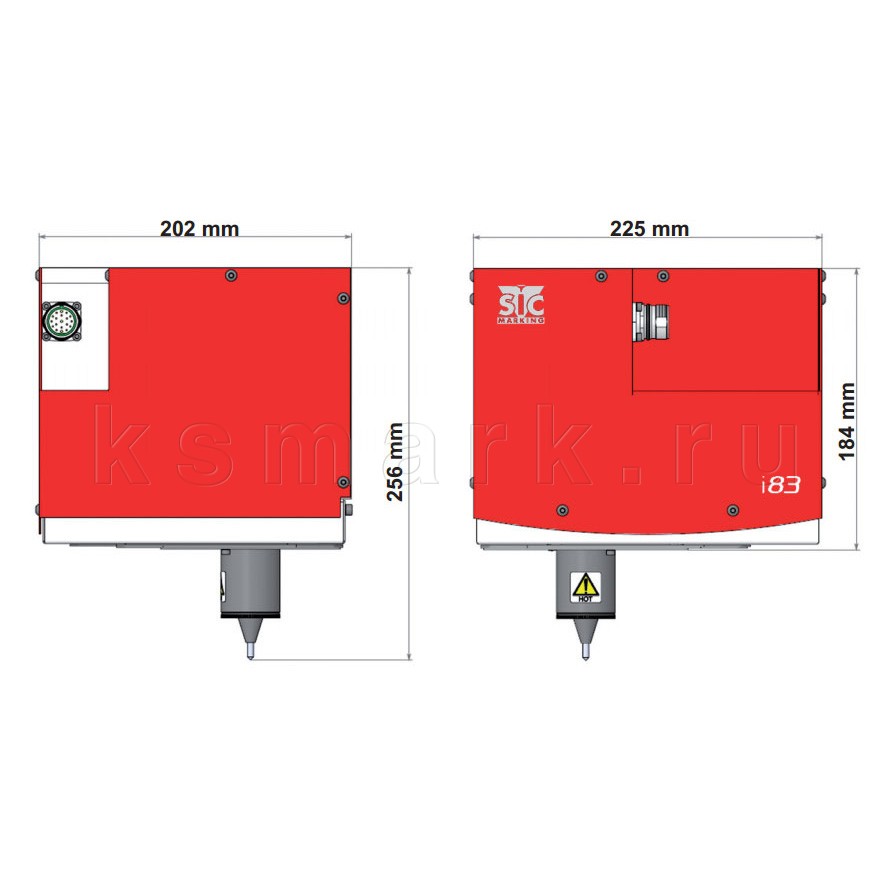

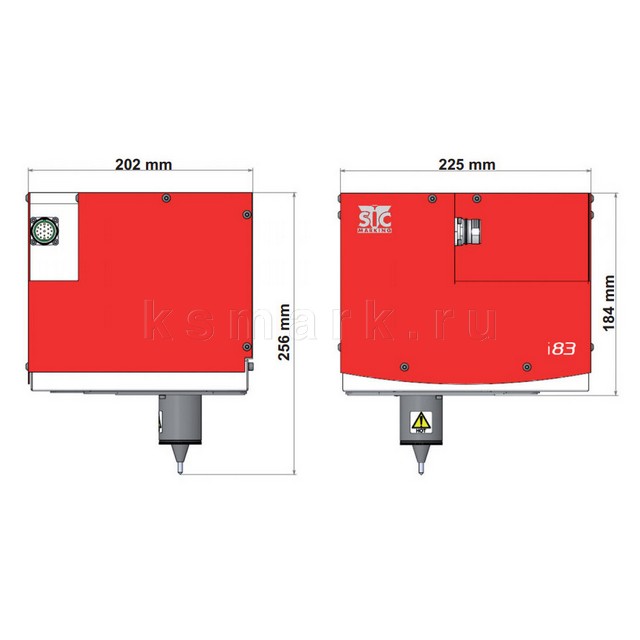

Размеры маркирующего механизма (ДхШхВ) 225 х 202 х 256 мм
Управляющий кабель (съемный)
5 м ( до 15 метров под заказ)
Подвод сжатого воздуха не требуется

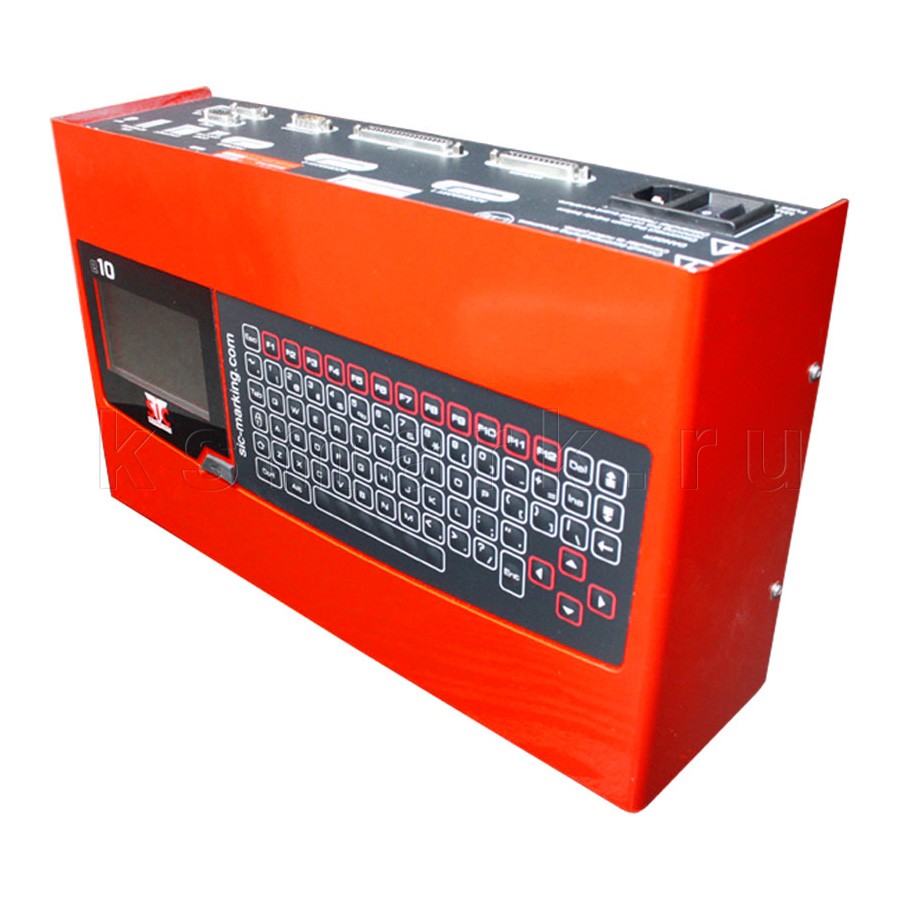

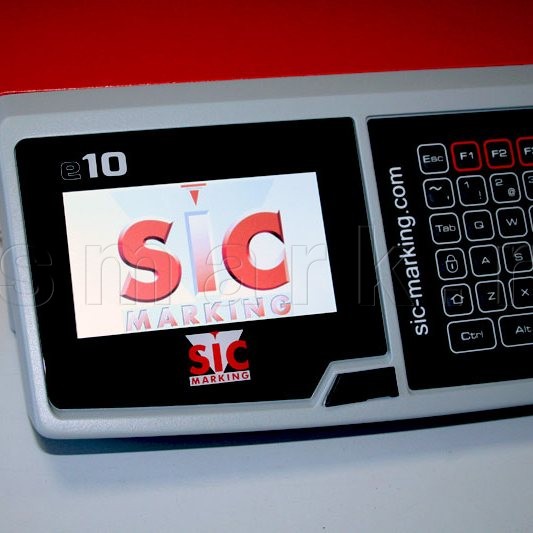

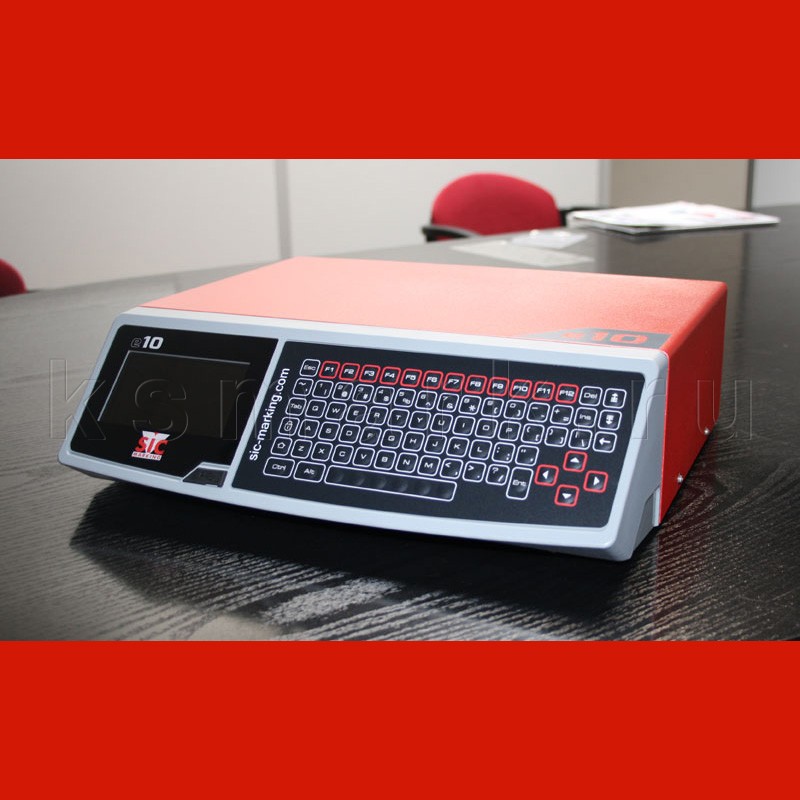

Электронный контроллер "e10" и програмное обеспечение (в комплекте поставки):
Полностью программируемый контроллер используется для установки параметров маркировки (глубина маркировки, размер шрифта, плотность маркировки и т. д. ) Предназначен для работы со всеми моделями аппаратов SIC Marking промышленной серии e10, в том числе и без использования компьютера. Контроллер e10 имеет интуитивно-понятный интерфейс на русском языке.
Язык интерфейса:
Русский + 15 других языков
Используемый алфавит: Кириллица, Латиница
Графический дисплей (LCD):

480 x 272p цветной

Размеры:

322 x 380 x112 мм

Вес контроллера: 5 кг
Клавиатура: встроенная герметичная клавиатура QWERTY
Потребляемая мощность: 300 Вт
Электрические параметры сети: 110/220 Вольт, 50—60 Гц
Встроенная память: 2000 файлов
Память: 7110 kb
Автоматическое приращение величин: серийные номера, дата, время, смены, цифробуквенное
Датаматрикс (Datamatrix) 2 D код:
до 348 символов, 48 х 48 точек
Журнал истории: да
Менеджер рабочих смен: да
Помощь в обслуживание: автодиагностика компонент
Логотипы: Создаются на ПК в специальной программе Sic Logo Edit Vec, бесплатно включенной в комплект поставки. Загрузка в контроллер с помощью бесплатной программы SIC File-Manager с помощью USB интерфейса.
Встроенные шрифты: Arial, Courier, OCR, OCRA
Ориентация маркировки: линейная, под углом, по радиусу, зеркальная
Размер шрифта (символов): от 0,1 до 99 мм
Сила удара: 0—9
Расстояние между ударами (точками): от 0,05 мм
Разграничение доступа: Возможность ограничения доступа к корректировке наносимой информации через пароль 3 уровня.

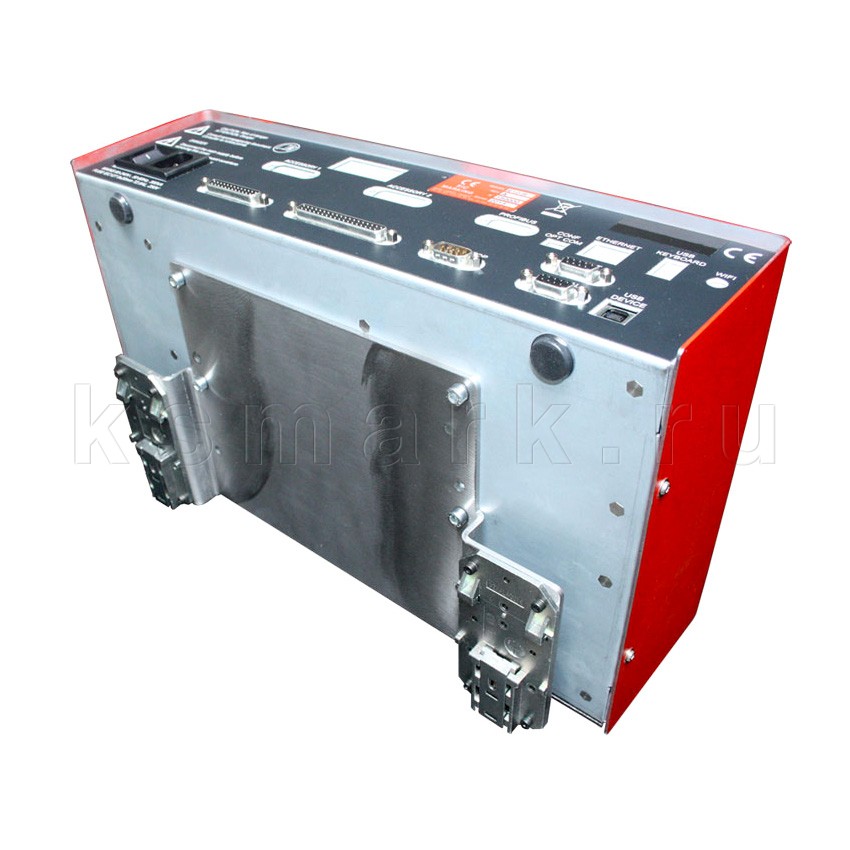

Интерфейсы: RS232, RS422, USB (RS484 и Ethernet дополнительная опция)
Количество осей управления: 2 (оси перемещения X и Y, в плоскости), 3 и 4 опционально. Возможно применение в качестве третьей оси Z (автоматическое перемещение по высоте) или D (ось вращения для маркировки цилиндрических деталей), а так же их совместное применение (задействовано 4 оси)
Внешняя клавиатура: Возможность подключения внешней клавиатуры через раъём MINI DIN
Интеграция в сеть предприятия: да (дополнительная опция)
Базовое (бесплатное) программное обеспечение для ПК: SIC e10 Manager — программа создания маркировочных файлов и управление контроллером в режиме подчинения на ПК в режиме Online; SIC File Edit — программа создание маркировочных файлов на ПК без подключения к компьютеру в режиме Offline. SIC File-Manager — программа загрузки файлов с ПК в контроллер; Sic Logo Edit Vec — программа создания логотипов на ПК. SIC GetHist — программа позволяет сохранять историю проведения маркировки на компьютере в формате word или access.

Видео

Файлы

Руководство пользователя встраиваемым маркиратором SIC Marking e10 i83
  sic-marking-e10-i83-manual.pdf
