Интегрируемый ударно-точечный маркиратор SIC Marking e10 i141

Обращайтесь — и мы предложим вам лучшую цену!
Производитель: SIC Marking
Производитель:
SIC Marking
Гарантия:
1 год
Размеры:
354 x 288 x 248
Вес:
12 кг

Описание

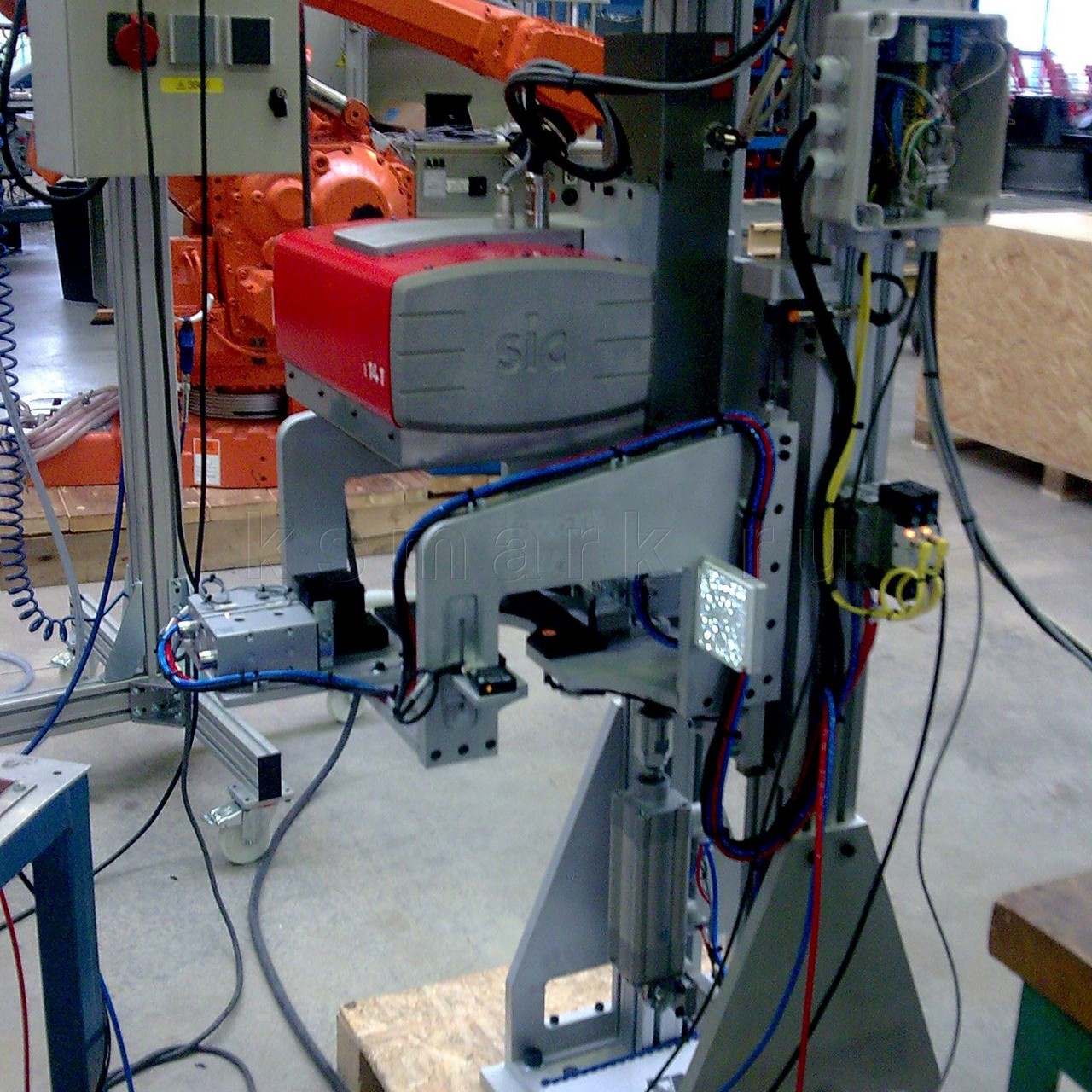

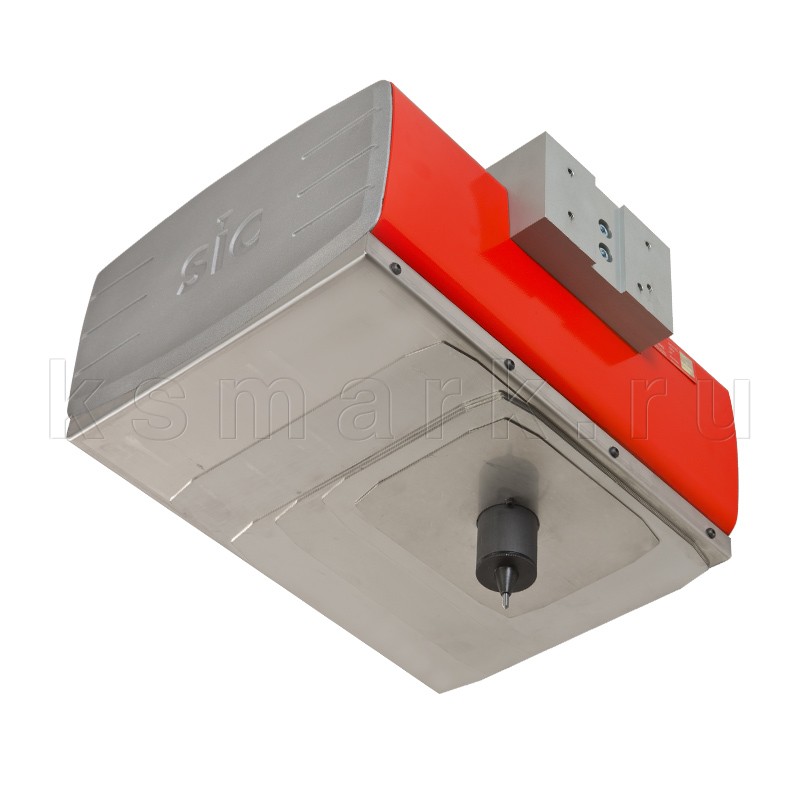

SIC-Marking e10-i141 — это интегрируемое устройство ударно-точечной маркировки, предназначенное для встраивания в производственную линию.

Применяется этот прибор для механической маркировки деталей и изделий, глубиной маркирования до 0,5 мм (как вариант — до 0,9 мм). Имеет окно маркировки размером 150 на 100 мм. Лёгкий и простой интерфейс контроллера e10 делает возможным без труда в течении 2—3 часов освоить работу на этом оборудовании.

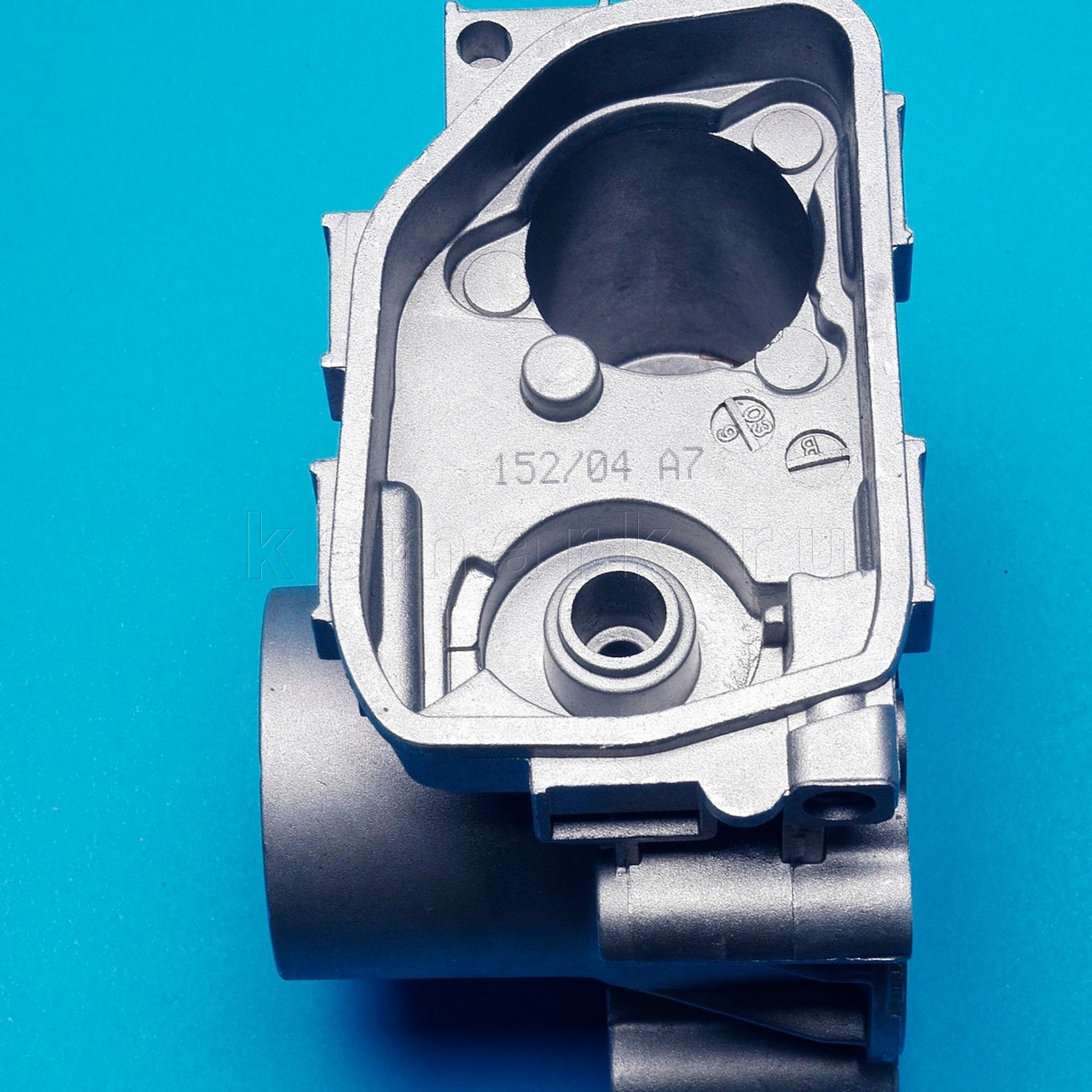

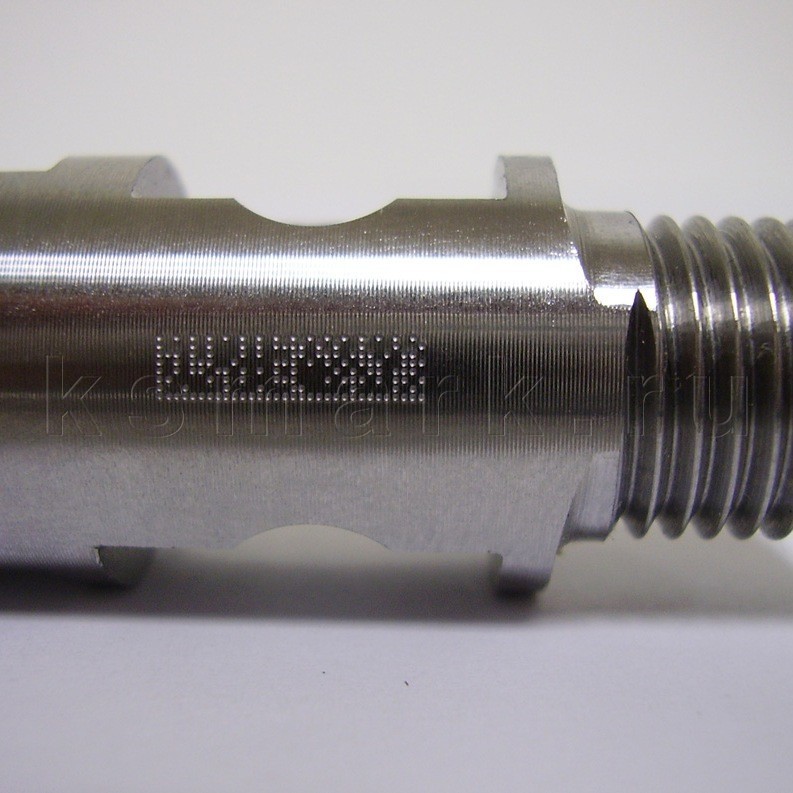

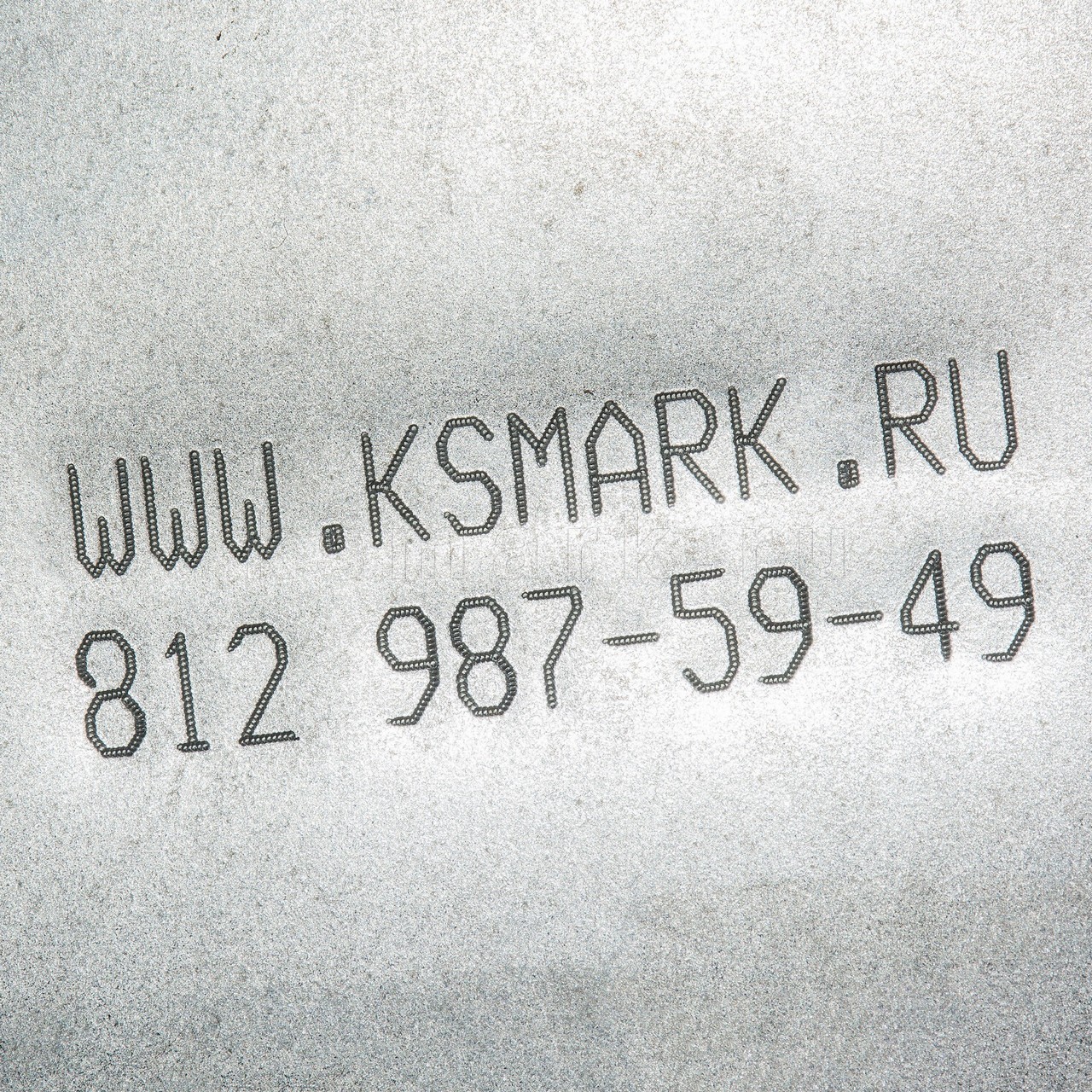

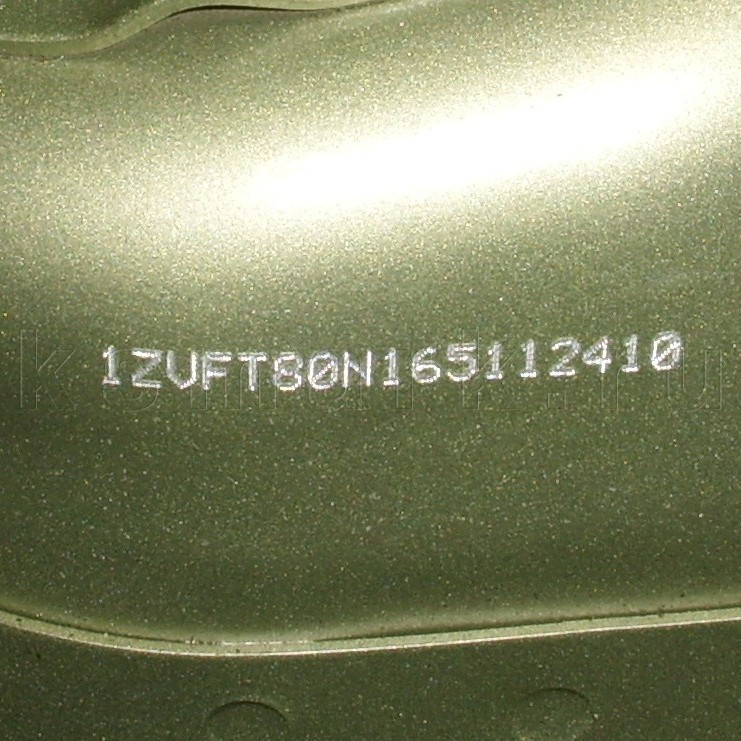

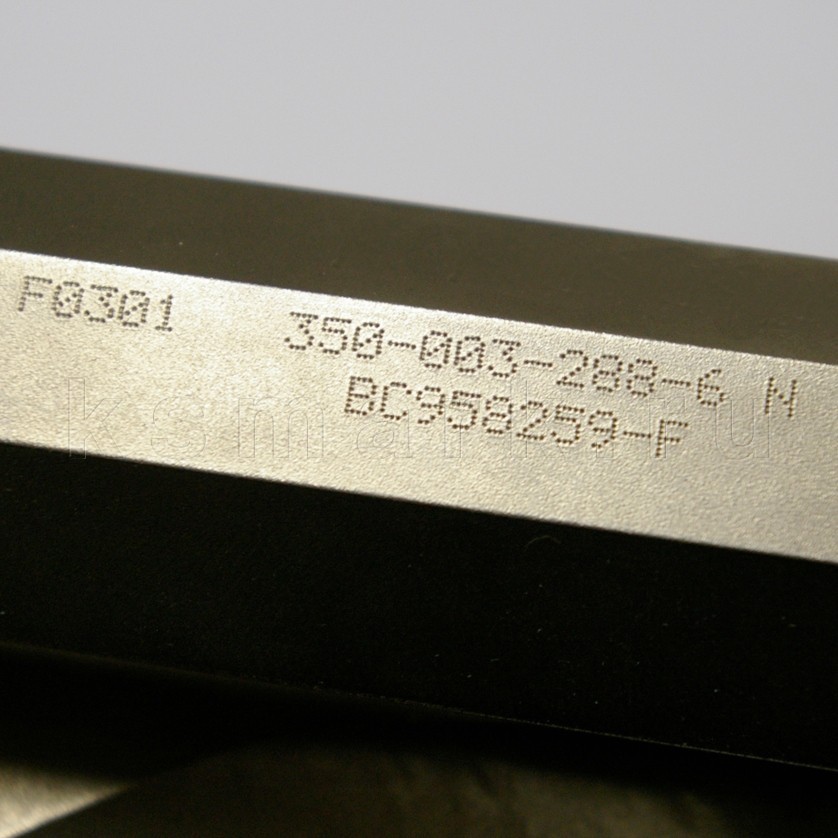

Применяется e10-i141 для маркировки стали, чугуна, бронзы, алюминия, меди, стекла и остальных материалов. Маркировка продукции из стали и других металлов производится до твёрдости 62 HRc. Индустриальная линейка e10 ударно-точечных технических устройств предусмотрена для применения в условиях промышленного и серийного производства — тогда, когда нужно нанести маркировку больше чем 200 изделий в сутки. При числе требуемых маркировок изделий менее 200, с целью экономии финансовых средств, мы предлагаем промышленную серию ударно-точечных маркираторов e1 (e9).

Базовый комплект поставки маркировочного оборудования

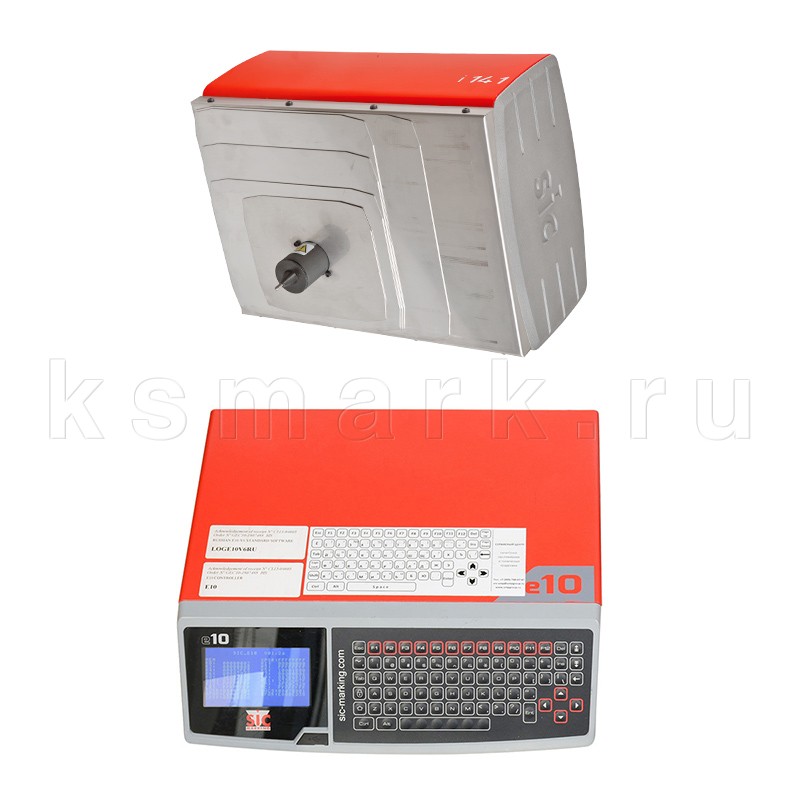

  • SIC Marking e10 i141 — маркировочное устройство (кабель длиной 5 м).
  • Контроллер SIC Marjing e10.
  • USB кабель для соединения c компьютером.
  • Инструкция пользователя.
  • Шнур питания.
  • Программное обеспечение:
    • SIC e8/e10 Manager — программа для создания маркировочных файлов и управления контроллером в режиме подчинения на ПК в режиме онлайн.
    • SIC File Edit — программа для создания маркировочных файлов на ПК без интегрирования к компьютеру в режиме оффлайн.
    • SIC File-Manager — программа загрузки файлов с ПК в контроллер.
    • SIC Logo Edit Vec — программа создания логотипов на ПК.
    • SIC GetHist — программа делает возможным вести историю проведения маркировки на компьютере в формате word либо access.
  • Типовой комплект ЗИП:
    • игла 90° длина 60 мм.
    • пружина.
    • предохранитель.

Расходные материалы и запчасти

Фото Артикул Описание
sic1120012 Твердосплавная игла для нанесения маркировки, острие 90 °, длина 60 мм
Непосредственно игла наносит маркировку на изделия. Срок службы зависит от ряда факторов — твёрдости заготовки, силы удара, жесткости позиционирования, количества наносимых символов и т. п. В среднем одна игла работает от 1 до 6 месяцев при средних режимах загрузки оборудования.
sic2120006 Пружина
Пружина служит для возврата иглы в исходное положение. Рекомендуется на 2—3 иглы менять 1 пружину.
sic4300481 Смазка на основе вазелина (125 мл)
Смазка предназначена для проведения еженедельных сервисных работ, данная смазка рекомендована компанией SIC Marking. Важно отметить, что использование других неоригинальных смазок может приводить к повышенному износу механизма и снижению качества маркировки.
  Иглы и направляющие (80, 100, 150, 200 мм). Иглы с заточкой 60 °, 90 °, 120 °
Удлинённые маркировочные иглы могут применяться для маркировки в углубленных областях, когда длины стандартной иглы недостаточно. Для различных материалов рекомендуется различный угол заточки иглы: 60 ° — для пластика, мягких металлов, для маркировки мелким текстом. 90 ° — стандартная игла универсального применения. 120 ° — игла для маркировки загрязненной ржавой поверхности, крупно-символьной маркировки, когда требуется увеличенная ширина линии надписи.
sic4300452 Расширенный ремонтный комплект e10-i53 / e10-i52
Ремкомплект позволяет быстро заменить ударный модуль, а также другие детали, подверженные износу. SIC Marking рекомендует этот набор для использования в условиях серийного и крупносерийного производства. Набор повышает общую надёжность оборудования и значительно сокращает возможные простои производства вследствие возникновения неисправностей.

 Опции, расширяющие возможности данного оборудования

Фото

Наименование

Описание

Применение

sic4300645 Комплект для глубокой маркировки на базе e10 контроллера.
sic4300645
Комплект для глубокой маркировки на базе e10 контроллера
Электронная плата, устанавливается в контроллер.
Специальная 60 мм игла, пружина, направляющая заменяет стандартные.
Комплект усиленной маркировки позволяет на 40 % увеличить мощность портативного оборудования на базе контроллера e10. Установка данной опции позволяет достигать глубины до 0.9 мм при маркировке металлических деталей (твердостью ~45 HRC)

sic4300509 Расширенный маркировочный стол 400 x 300 мм

Механическое устройство для крепления бирок, шильдов, табличек и небольших деталей. Накладка предназначена для позиционирования, крепления бирок и деталей во время нанесения маркировки. Оптимально для мелкосерийной маркировки.
sic3100438 — Управляющий кабель 10 м и sic3100440 — Управляющий кабель 15 м.
sic3100438 — Управляющий кабель 10 м
sic3100440 — Управляющий кабель 15 м
Удлинённый кабель между маркировочным механизмом c153 контроллером e10.
Удлинённый кабель увеличивает рабочую зону маркировки.
sic4300203 Позиционирующая накладка для маркировки табличек и бирок.
sic4300203
Позиционирующая накладка
Механическое устройство для крепления бирок, шильдов или табличек Накладка предназначена для позиционирования и крепления бирок во время нанесения маркировки. Оптимально для мелкосерийной маркировки. Максимальный размер бирки 165 х 65 мм
sic4300391 Ось вращения D (до 5 кг). Необходима плата управления третьей осью sic3300050.
sic4300391
Ось вращения D (до 5 кг)


Необходима плата управления третьей осью sic3300050
Трёхкулачковый токарный патрон с шаговым двигателем для промышленной маркировки цилиндрических деталей (ручной зажим)
Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. При использовании длинных заготовок рекомендуется использовать опцию «система поддержки длинных деталей». Диаметр заготовки: от 6 до 100 мм по наружному диаметру, до 130 мм при зажиме по внутреннему диаметру. Кулачки патрона могут использоваться как для наружного так и внутреннего зажима. Максимальный диаметр заготовки: 250 мм. Максимальный вес заготовки до 5 кг.
sic4300505
Усиленная ось вращения D с ручным зажимом деталей (до 35 кг)
sic4300544
Усиленная Ось вращения D с пневматическим зажимом (до 35 кг)

Необходима плата управления третьей осью sic4400230
Трёхкулачковый токарный патрон с шаговым двигателем для маркировки цилиндрических деталей с большой массой. Использует ручной или пневматический зажим.
Позволяет маркировать цилиндрические детали как вдоль оси, так и по образующей. Диаметр заготовки: от 6 до 116 мм по наружному диаметру, до 125 мм при зажиме по внутреннему диаметру. В патроне имеется отверстие диаметром 30 мм для длинных деталей. Кулачки патрона могут использоваться как для наружного так и внутреннего зажима. Максимальный диаметр заготовки: 250 мм. Максимальный вес заготовки до 35 кг.
sic3300051 Опция Ethernet для контроллера e10 или e10 R.
sic3300051
Опция Ethernet для контроллера e10 или e10 R
Электронная плата для установки в контроллер.
Устанавливается только в сервисном центре
Опция необходима в том случае, когда необходимо централизованное управление маркировочным комплексом с удалённого доступа. Подключение происходит к внутренней компьютерной сети предприятия — Ethernet
sic3300050 Плата управления третьей и четвёртой осью.
sic3300050
Плата управления третьей и четвертой осью

Плата для управления дополнительными опциями: ось вращения + автоматическая ось Z.

Плата необходима для управления следующими опциями:
— Ось вращения
— Подающий бирочный механизм
— Автоматическая ось Z
Промышленные сканеры Cognex data matrix 2 D позволяют считывать штрих код с металла. Сканеры и терминалы сбора данных для считывания Datamatrix, 2 D кода с поверхности
Оборудования для считывание
специального Datamatrix, 2 D кода
с металлической и других
видов поверхностей.
Внедрение маркировки кодом Data Matrix позволяет решить следующие задачи:
— Прослеживаемость производства продукции предприятия.
— Сокращение производственного брака.
— Залог успешной сертификации производства по системе менеджмента качества ISO 9000.
Наиболее значимая задача — это организация системы прослеживаемости на производстве. Она выполняется за счёт полного или частичного автоматизирования системы учёта производимой продукции.
Сканер для ввода информации в контроллер
Сканер для ввода информации в контроллер

Позволяет быстро открывать файлы в контроллере, привязанные к штих коду напечатанному на бумаге.
Использование сканера позволяет легко осуществлять загрузку маркировочного файла из памяти. Достаточно создать маркировочный файл и связать его со штрих кодом, необходимы коды распечатать на бумаге. Оператору оборудования достаточно навести сканер и считать нужный штрих код и данный файл загрузиться и будет готов для маркировки.

Заказные опции

Фото

Наименование

Описание

Применение

Подающий бирочный механизм (Tag feeder) для Sic-marking.
Подающий бирочный механизм (Tag feeder)Необходима плата управления третьей осью sic4400230
Комплекс для автоматизированной маркировки бирок. шильдов или табличек.
Шильд автоматически загружается из лотка, подаётся в область маркировки по направляющим, маркируется и передаётся в накопительный лоток
Подающий бирочный механизм позволяет полностью автоматизировать процесс маркировки бирок и шильдов при значительном сокращении времени на маркировку. Опция оптимальна для крупносерийной маркировки в промышленных условиях.
Модификация колонны для габаритных заготовок
Модификация колонны для габаритных заготовок
Увеличение высоты стандартной колонны для маркировки деталей высотой более 250 мм

Модификации колонны позволяет закреплять на маркировочном столе детали с высотой более 250 мм. Опция может быть востребована в тех случаях, когда затруднительно использование портативного аппарата.

Оборудование sic-marking с увеличенным окном маркировки
Увеличенное окно маркировки
Увеличение стандартного окна 160 *100 мм до 280 *150 мм. Максимально возможное окно маркировки 500 *450 мм
Аппарат с увеличенным окном позволяет маркировать крупногабаритные, длинные детали за 1 цикл.

Характеристики

Маркиратор SIC Marking e10 i141
Технология маркировки: ударно-точечная (иглоударная)
Тип ударного модуля: электромагнитный (не требуется подача сжатого воздуха)
Размер маркировочного окна: 150 x 100 мм
Максимальная скорость маркировки: до 5 сим/сек
Максимальная глубина маркировки: до 0,5 мм по стали
Максимальная твердость маркируемых материалов: до 62 HRc
Материал защитного кожуха: сталь
Габариты: 354 x 288 x248 мм
Вес: 12 кг
Управляющий контроллер: e10 / e10 R



Контроллер SIC Marking e10
Язык интерфейса: русский (+ поддержка еще 16 языков)
Язык маркировки: Символы кириллицы, латиницы, цифры, дополнительные символы, логотипы (загружаются с ПК)
Графический дисплей (LCD): 95 x 54 мм, цветной
Клавиатура: Встроенная пылевлагозащищенная мембранная клавиатура в промышленном исполнении
Память: до 2000 маркировочных файлов
Регулировка силы удара: 9 программируемых уровней
Размер символов: 0,1—99 мм(ограничено размером маркировочного окна)
Расстояние между точками: от 0,05 мм
Виды ориентации маркировки: линейная, под углом, по радиусу, инверсная, зеркальная
Автоматическое приращение величин: буквенная/цифровая сериализация, дата
Нанесение логотипов: поддерживается (загружаются с ПК)
Разграничение доступа: 3 уровня (2 защищены паролем)
Контролируемые направления перемещения: 2 оси (оси перемещения X и Y в плоскости), 3 и 4 опционально. Возможно применение в качестве третьей оси Z (автоматическое перемещение по высоте) или D (ось вращения для маркировки цилиндрических деталей), а так же их совместное применение (задействовано 4 оси)
DataMatrix кодирование (Датаматрикс, 2 D-код): до 348 символов, 84 x 48 точек
Установленные шрифты: Arial, Courier, OCR, OCRA (возможна разработка нестандартных шрифтов)
Интерфейсы: USB, RS232, RS422, 8 TTL входов (RS485, Profibus и TCP/IP Ethernet — опционально)
Программное обеспечение: SIC e8/e10 Manager — программа создания маркировочных файлов и управление контроллером в режиме подчинения на ПК в режиме Online
SIC File Edit — программа создание маркировочных файлов на ПК без подключения к компьютеру в режиме Offline
SIC File Manager-программа загрузки файлов с ПК в контроллер
SIC Logo Edit Vec — программа создания логотипов на ПК
SIC GetHist — программа позволяет сохранять историю проведения маркировки на компьютере в формате Microsoft Word или Access.
Питание: 220 В, 50—60 Гц
Максимальная потребляемая мощность: 300 Вт (с учетом маркирующего механизма)
Габариты: 322 x 380 x112 мм
Вес: 5 кг

Видео

Файлы

Руководство пользователя маркиратором SIC-Marking i141
sic-marking-i141-manual-rus.pdf
Size: 1125637 bytes
